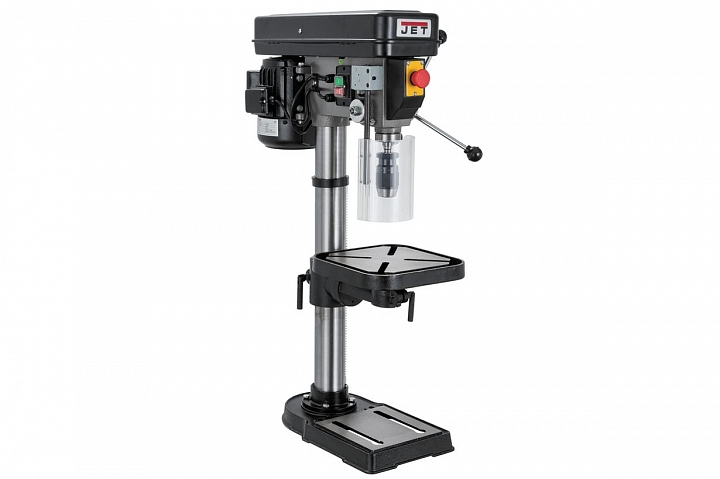

Сверлильный станок по металлу JET JDP-13

JET JDP-13 настольный сверлильный станок промышленной серии. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.

Станок имеет устойчивое чугунное основание размером 205 x 205мм, в котором предусмотрены 2-Т образных паза с шириной 16мм, для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена колонна диаметром 73мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 265х265мм с 4-мя Т-образными пазами, расположенными крест-накрест, ширина пазов 14мм. Максимальное расстояние между шпинделем и основанием составляет 640мм, а расстояние между шпинделем и рабочим столом – 445мм.

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.

Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16мм. Конус шпинделя МК-2.

Мощность приводного двигателя составляет 370Вт.

Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 490 до 2510 об/мин и имеет 5 скоростей.

Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.

Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, который не позволит включить станок при открытой крышке. Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа.

Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-13 мм/В16, оправку сверлильного патрона МК-2/В16 и инструкцию по эксплуатации.
