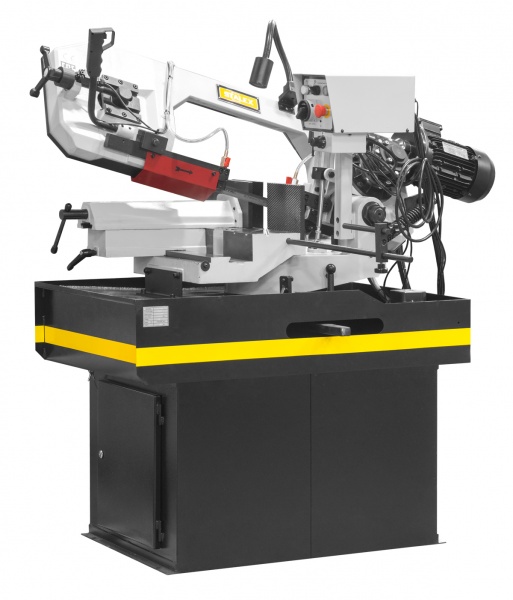

Ленточнопильный станок по металлу с гидроразгрузкой STALEX BS-315GD

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;
• Регулировка угла поворота вдоль шкалы;
• Регулируемая подача СОЖ в зону резания;
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин).

Основные элементы cтанка Stalex BS-315GD:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации;
• Опускание рамы осуществляется под собственным весом;
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером;
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход);
• Тиски механические с ручным зажимом;
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы;

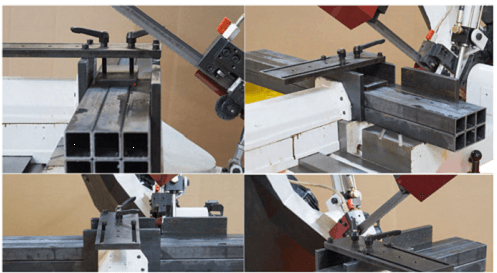

	Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

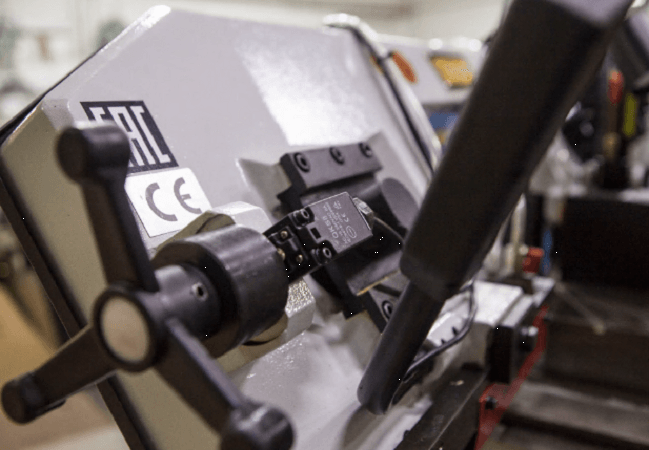

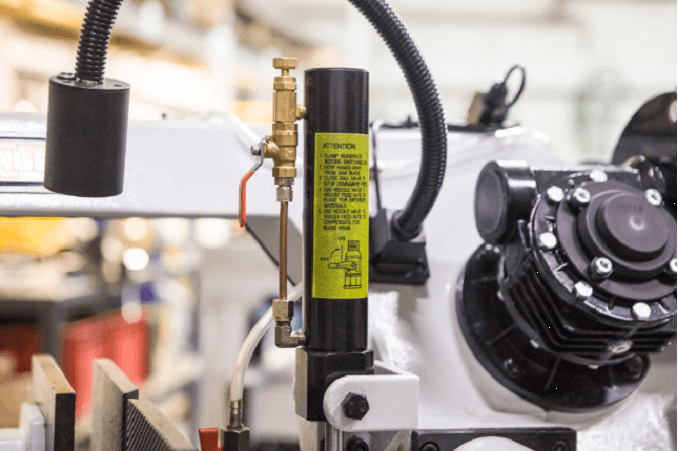

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

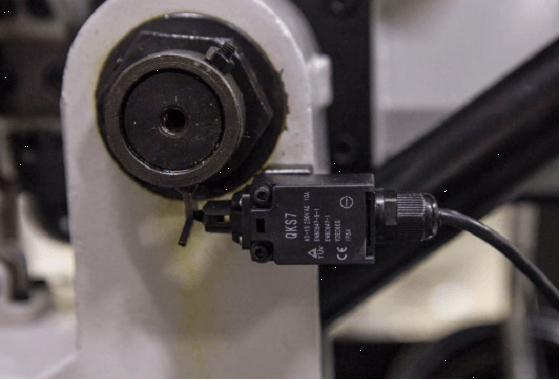

	Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение.

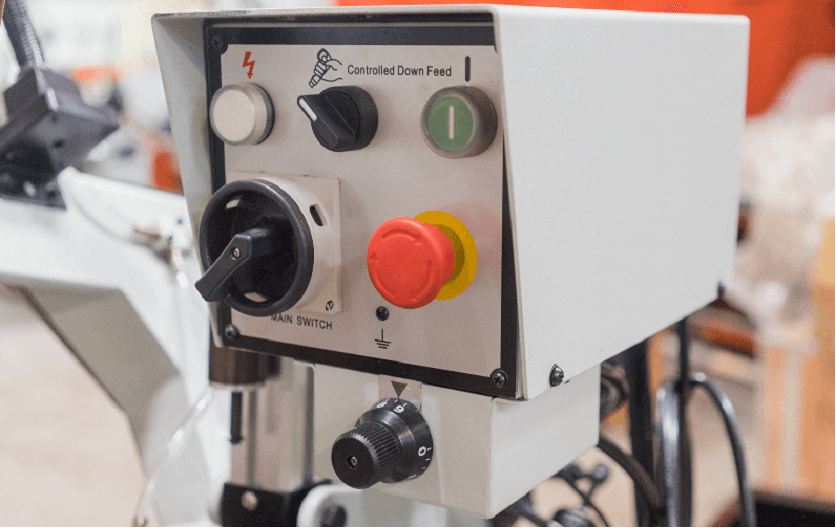

	Панель управления.

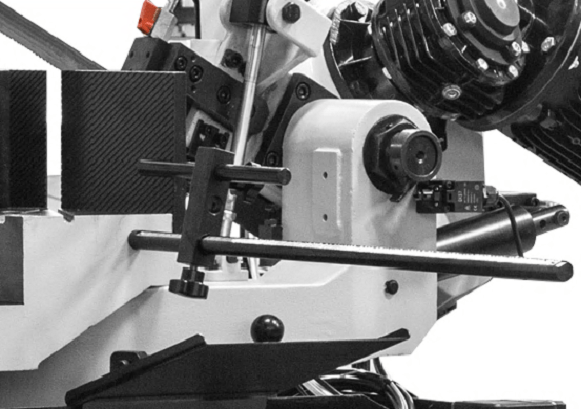

	Мерный упор 500 мм.
	Жёсткая литая рама станка гасит вибрации.

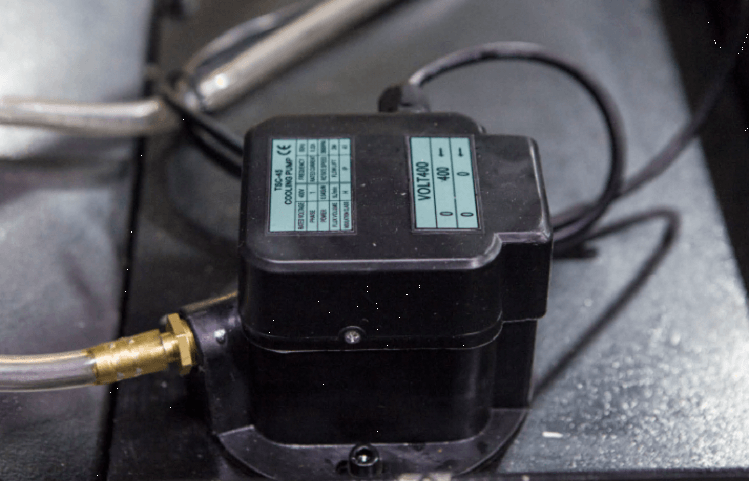

	Помпа для подачи СОЖ.

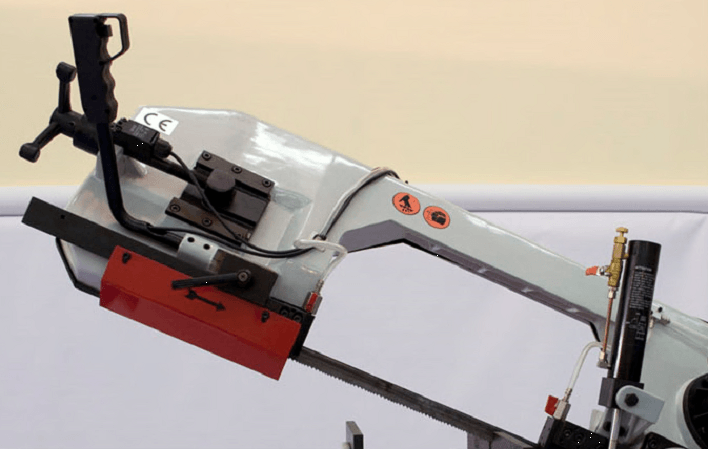

	Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания.

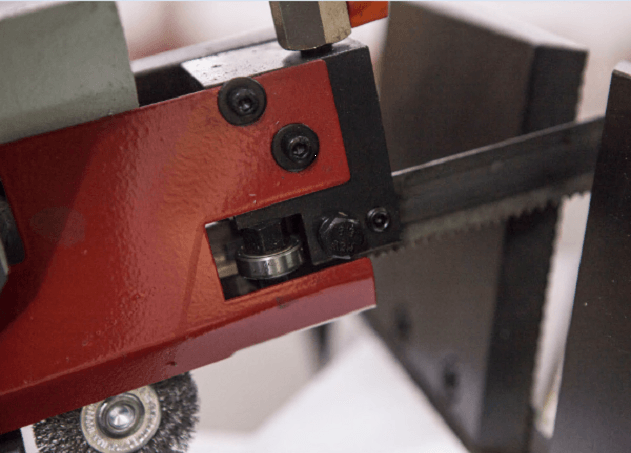

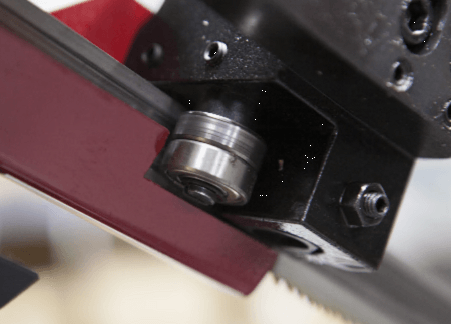

	Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.

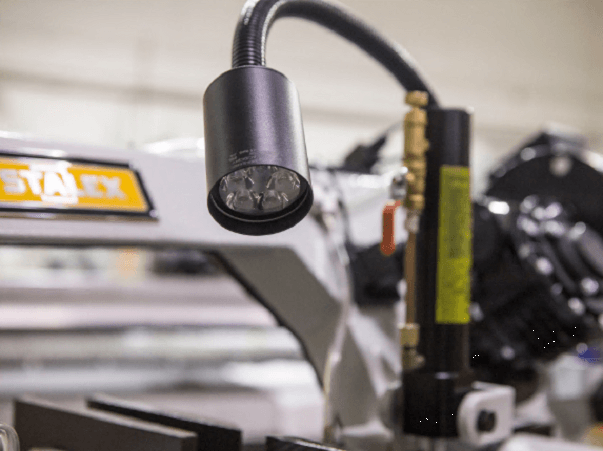

	Лампа освещения в стандартной комплектации.
	Механическое натяжение полотна.

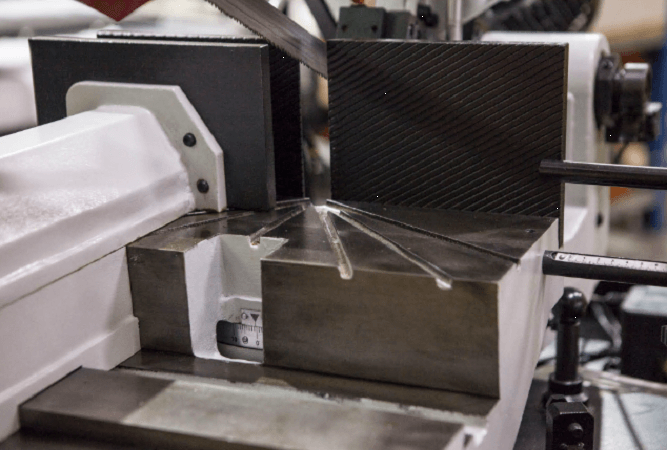

	Механические тиски, поворотный стол с возможностью поворота -45°/ 0°/+45°/+60º по шкале.

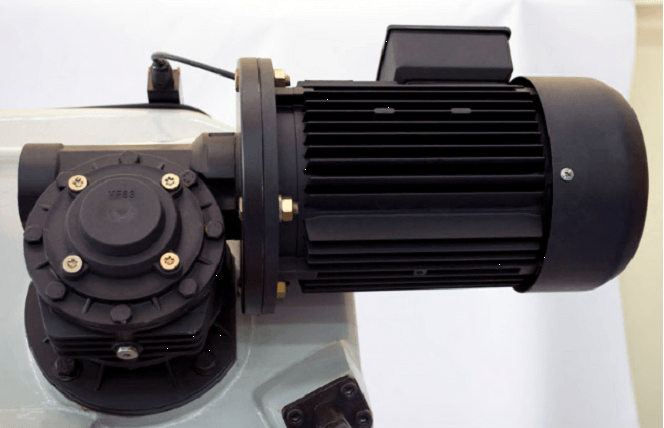

	Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима). Главный двигатель: 0,75/1,1 кВт. (3-х фазный).

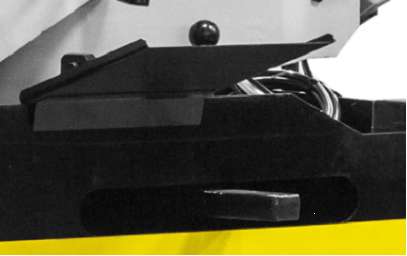

	Лоток для приёма коротких заготовок.
