Артикул: MT TS62
Характеристики:
Максимальная скорость резки, м/мин
30
Производитель
Тип лазера
Оптоволоконный
Обработка труб (круглое и квадратное сечение), мм
Ø20-220; ☐20х20-220х220
Max Ø обработки заготовки, мм
220
Min Ø обработки заготовки, мм
20
Длина труб (макс.), мм
6000
Выполненные проекты
Поставка и пусконаладка оптоволоконного лазерного станка MetMachine LCM-3015 AIO (1500W)
ЗАКАЗЧИК: Для производство строительных металлических конструкций, изделий и их частей
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее
Введение в эксплуатацию станка для лазерной резки MetalTec 1530F
ЗАКАЗЧИК: Для предприятия по резке рекламных материалов
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее
Поставка и отгрузка станка HSG G3015X со сменными рабочими столами
ЗАКАЗЧИК: На производство электрогенераторов и трансформаторов
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее
Поставка оптоволоконного лазерного станка MetalTec 1560В (RAYCUS6000W) BN-1560
ЗАКАЗЧИК: Предприятие по производству строительных металлических конструкций, изделий и их частей
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее
Поставка оптоволоконного лазерного станка для резки металла MetMachine LCM-3015 Standart 1500W
ЗАКАЗЧИК: Предприятие по производству строительных металлических изделий
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее
В корзину
Характеристики
| Производитель | Metaltec | |
| Обработка труб (круглое и квадратное сечение), мм | Ø20-220; ☐20х20-220х220 | |
| Max Ø обработки заготовки, мм | 220 | |
| Min Ø обработки заготовки, мм | 20 | |
| Длина труб (макс.), мм | 6000 | |
| Вид охлаждения | Чиллер HAN LI | |
| Датчик высоты | Автоматический | |
| Назначение | Обработка труб и профилей различной геометрии | |
| Направляющие по осям X, Y, Z | Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) | |
| Напряжение, В | 380 | |
| Передача по оси Z | Высокопрецизионная шарико-винтовая пара TBI | |
| Передача по осям X, Y | Косозубые передачи шестерня-рейка YYC (Тайвань) | |
| Пневматические элементы | SMC (Япония) | |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf | |
| Редуктор | NIDEC - SHIMPO (Япония) | |
| Система управления | Cypcut | |
| Смазка | Централизованная система смазки | |
| Точность повторного позиционирования, мм | ± 0,02 | |
| Точность позиционирования, мм | ± 0,03 | |
| Ускорение | до 0,8 G | |
| Частота тока, Гц | 50 | |
| Элетрокомпоненты | SCHNEIDER (Германия) | |
| Параметры резки | ||
| Максимальная скорость резки, м/мин | 30 | |
| Минимальная ширина резки, мм | 0,12 | |
| Максимальная скорость холостого хода, м/мин | 80 | |
| Лазер | ||
| Тип лазера | Оптоволоконный | |
| Мощность лазера, Вт | 1000 - 4000 | |
| Длина волны лазера, нм | 1070 (+/- 10) | |
| Лазерная головка | Raytools (Автофокусировка) | |
| Лазерный источник | Raycus | |
| Мощность источника, Вт | 1000-8000 | |
| Срок работы лазера, ч | 100 000 | |
| Перемещение по осям | ||
| Перемещение по оси X, мм | 250 | |
| Перемещение по оси Y, мм | 650 | |
| Перемещение по оси Z, мм | 300 | |
| Серводвигатели | ||
| Серводвигатели по осям W1, кВт | YASKAWA 3 кВт | |
| Серводвигатели по осям Y2, кВт | YASKAWA 3 кВт (x1) | |
| Серводвигатель по оси W2, кВт | YASKAWA 1,8 кВт | |
| Серводвигатель по оси X, кВт | YASKAWA 0,85 кВт | |
| Серводвигатель по оси Z, кВт | YASKAWA 0,4 кВт | |
| Габаритные размеры | ||
| Длина, мм | 10776 | |
| Ширина, мм | 2247 | |
| Высота, мм | 2353 | |
| Вес, кг | 3900 | |
Описание товара
НАЗНАЧЕНИЕ:

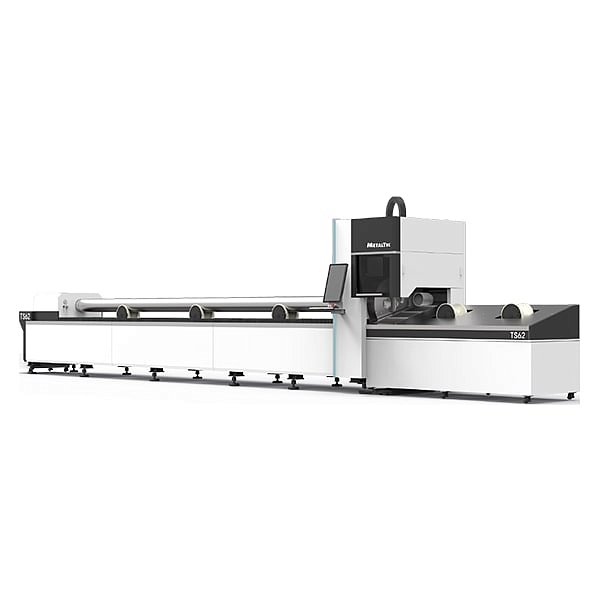

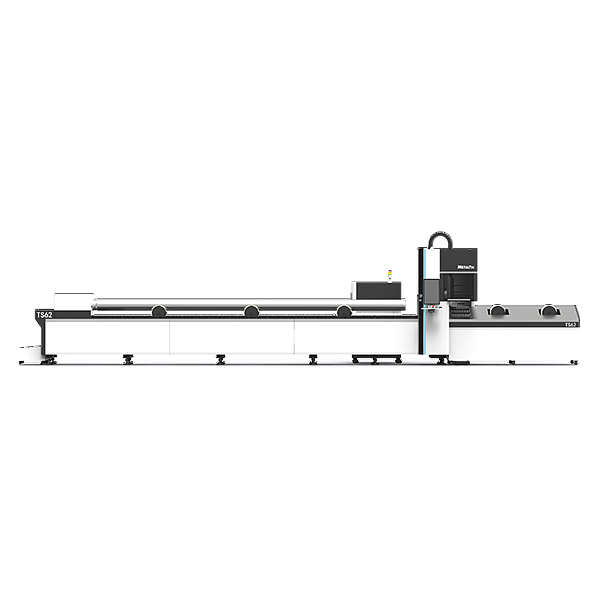

Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Металлообработка, строительство, машиностроение и т.д.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
Конструктивные особенности
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
|
АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру. |
|
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. |
|
АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: AutoCAD, CorelDRAW, plt, AI, dxf. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
|
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
|
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO:
|
|
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
