Артикул: MT T6016 2000
Характеристики:
Максимальная скорость резки, м/мин
До 30
Производитель
Тип лазера
Оптоволоконный
Обработка труб (круглое и квадратное сечение), мм
Ø20-160; ☐20х20-160х160
Max Ø обработки заготовки, мм
160
Min Ø обработки заготовки, мм
20
Длина труб (макс.), мм
6000
Выполненные проекты
Поставка и пусконаладка оптоволоконного лазерного станка MetMachine LCM-3015 AIO (1500W)
ЗАКАЗЧИК: Для производство строительных металлических конструкций, изделий и их частей
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее
Введение в эксплуатацию станка для лазерной резки MetalTec 1530F
ЗАКАЗЧИК: Для предприятия по резке рекламных материалов
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее
Поставка и отгрузка станка HSG G3015X со сменными рабочими столами
ЗАКАЗЧИК: На производство электрогенераторов и трансформаторов
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее
Поставка оптоволоконного лазерного станка MetalTec 1560В (RAYCUS6000W) BN-1560
ЗАКАЗЧИК: Предприятие по производству строительных металлических конструкций, изделий и их частей
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее
Поставка оптоволоконного лазерного станка для резки металла MetMachine LCM-3015 Standart 1500W
ЗАКАЗЧИК: Предприятие по производству строительных металлических изделий
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее
В корзину
Характеристики
| Производитель | Metaltec | |
| Обработка труб (круглое и квадратное сечение), мм | Ø20-160; ☐20х20-160х160 | |
| Max Ø обработки заготовки, мм | 160 | |
| Min Ø обработки заготовки, мм | 20 | |
| Длина труб (макс.), мм | 6000 | |
| Вид охлаждения | Чиллер HAN LI / S&A / HK (Китай) | |
| Датчик высоты | Автоматический | |
| Назначение | Обработка труб и профилей различной геометрии | |
| Направляющие по осям X, Y, Z | Роликовые квадратного сечения | |
| Напряжение, В | 380 | |
| Передача по оси Z | Шарико-винтовая пара TBI | |
| Передача по осям X, Y | Шестерня - рейка | |
| Пневматические элементы | SMC/AirTac (Япония) | |
| Редуктор | SHIMPO-NIDEC (Япония) | |
| Система управления | TubesT-Lite | |
| Точность повторного позиционирования, мм | ± 0,02 | |
| Точность позиционирования, мм | ± 0,03 | |
| Ускорение | до 1,2 G | |
| Электрокомпоненты | SCHNEIDER (Франция) | |
| Параметры резки | ||
| Максимальная скорость резки, м/мин | До 30 | |
| Минимальная ширина резки, мм | 0,12 | |
| Максимальная скорость холостого хода, м/мин | До 100 | |
| Лазер | ||
| Тип лазера | Оптоволоконный | |
| Мощность лазера, Вт | 2000 | |
| Длина волны лазера, нм | 1070 | |
| Лазерная головка | RAYTOOLS / METALTEC CH3000 | |
| Лазерный источник | MAXPHOTONICS | |
| Мощность источника, Вт | 2000 | |
| Срок работы лазера, ч | До 100 000 | |
| Серводвигатели | ||
| Серводвигатели по осям W1, кВт | FUJI 2 кВт (Япония) | |
| Серводвигатели по осям Y2, кВт | FUJI 2 кВт (Япония) | |
| Серводвигатель по оси W2, кВт | FUJI 1,5 кВт (Япония) | |
| Серводвигатель по оси X, кВт | FUJI 1 кВт (Япония) | |
| Серводвигатель по оси Z, кВт | FUJI 0,4 кВт (Япония) | |
| Габаритные размеры | ||
| Длина, мм | 8500 | |
| Ширина, мм | 2100 | |
| Высота, мм | 2500 | |
| Вес, кг | 3000 | |
Комплектация
- ЛАЗЕРНЫЙ ИСТОЧНИК
- ПНЕВМАТИЧЕСКИЙ ПРИВОДНОЙ ЗАХВАТ
- ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ
- АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА
- ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК
- ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE
- ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
- ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
- КОСОЗУБАЯ РЕЙКА ПО ОСЯМ
- ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)
- ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000
- ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)
- ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC/AirTAc (ЯПОНИЯ)
- ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A / HK
- ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ
Описание товара
НАЗНАЧЕНИЕ:

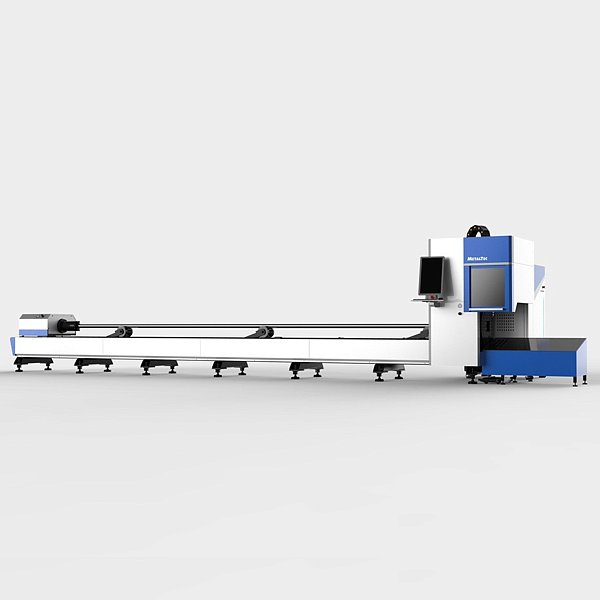

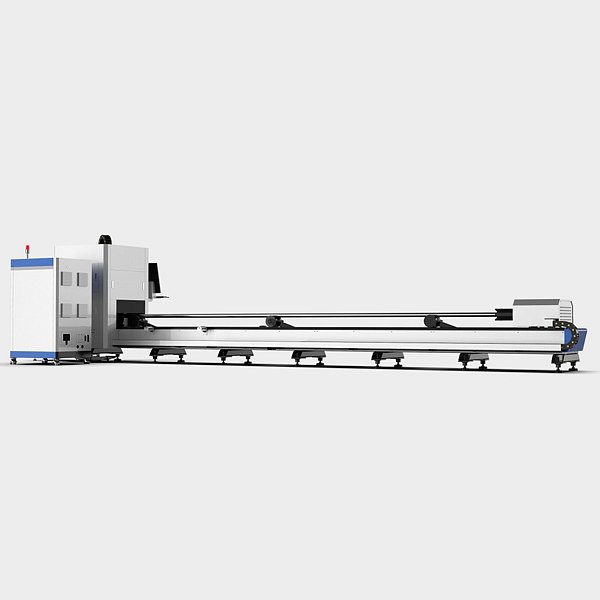

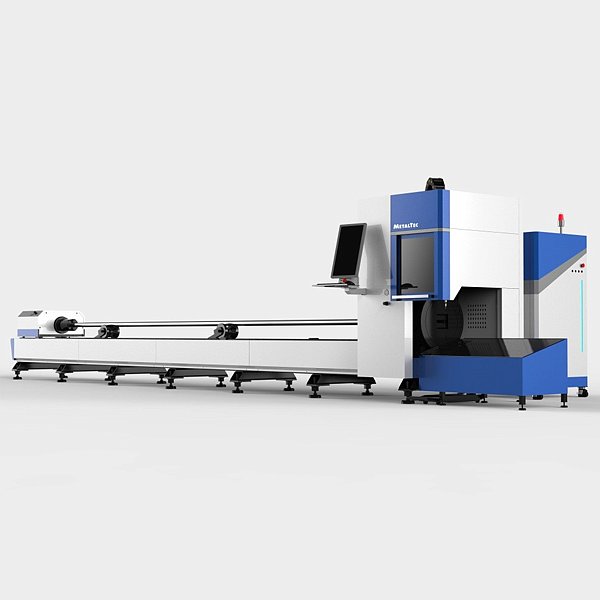

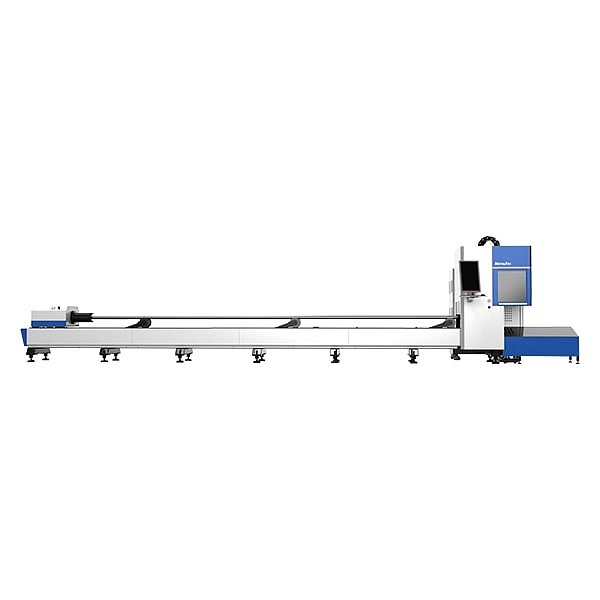

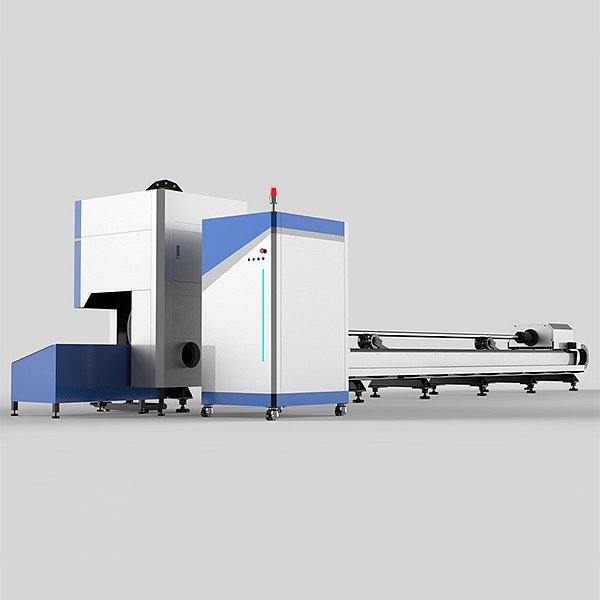

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
| Материал | Толщина (мм) | Скорость резки (м/мин) | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 18 | N2 | 10 | 1.5S | 0,6 |
| 3 | 3 | O2 | 0,6 | 1.0D | 1 | |
| 6 | 1,5 | 0,6 | 1.5D | 1 | ||
| 8 | 1,1 | 0,6 | 1.5D | 1 | ||
| 10 | 0,8 | 0,6 | 2.5D | 1 | ||
|
Нержавеющая сталь |
1 | 20 | N2 | 12 | 1.5S | 0,6 |
| 2 | 6 | 14 | 2.0S | 0,6 | ||
| 3 | 3 | 16 | 3.0S | 0,6 | ||
| 4 | 1 | 16 | 3.0S | 0,6 | ||
| 5 | 0,6 | 18 | 3.5S | 0,5 | ||
|
Алюминий |
1 | 18-20 | N2 | 12 | 1.5S | 0,6 |
| 2 | 5 | 14 | 2.0S | 0,6 | ||
| 3 | 1,5 | 16 | 3.0S | 0,6 | ||
|
Медь / Латунь |
1 | 12 | N2 | 12 | 2.0S | 0,6 |
| 2 | 2 | 14 | 2.0S | 0,6 | ||
| 3 | 0,8 | 16 | 3.0S | 0,6 |
Конструктивные особенности
|
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|
ПНЕВМАТИЧЕСКИЙ ПРИВОДНОЙ ЗАХВАТ Высокая несущая способность. Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность. |
|
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение. |
|
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК Обеспечивает стабильный зажим различных труб и профилей.
|
|
АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора:
|
|
ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 Станок оснащён лазерной головкой METALTEC, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC/AirTAc (ЯПОНИЯ) Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония). |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A / HK Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ Экран из закаленного стекла высокой четкости. |
