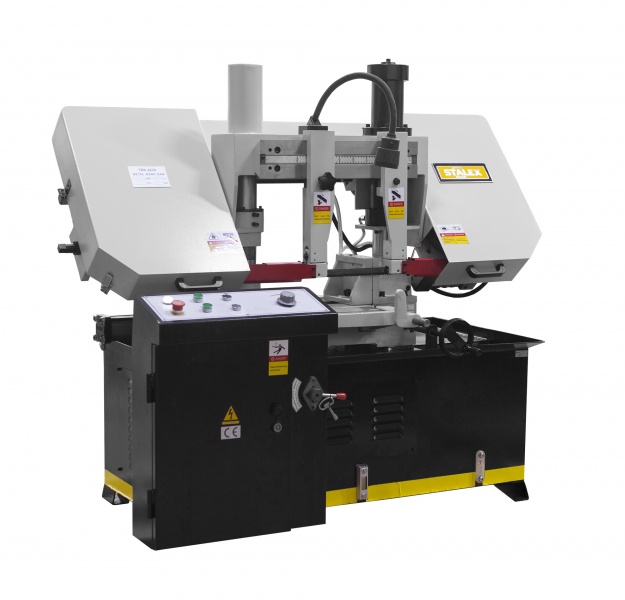

Полуавтоматический ленточнопильный станок по металлу STALEX TBK-4228

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280 x 280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы:

• Угол пиления заготовок 90°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Станок управляется трёхфазным двигателем.
• Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
• Тиски гидравлические с возможностью быстрого зажима заготовок
• 3 скорости вращения полотна
• Подсветка зоны резания
• Клиноременной привод
• Автоматическое отключение при завершении резки

	Вспомогательный стол с роликом подачи.
	Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

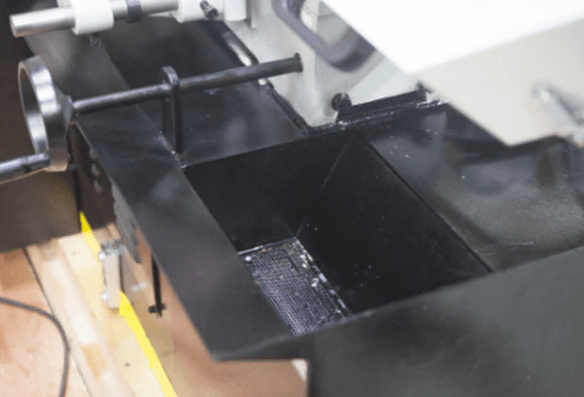

	В тумбе станка размещён бак для стружки и слива СОЖ.
	Механическое натяжение.
	Рычаг регулировки натяжения полотна.
	Гидравлические тиски.
	Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.
	Лампа освещения.
	Концевики на подъём и опускание.
	Редуктор комбинированный (зубчатый + клиноременной).
	Уровень и температура масла.
	Уровень СОЖ.
	Переключатель работы тисков.
	Пульт станка: Кнопка СТОП Индикация включения станка Кнопка «запуска вращения полотна» Кнопка «включения гидростанции» Кнопка «движение рамы вверх» Кнопка «движение рамы вниз» Маховик регулировки опускания рамы

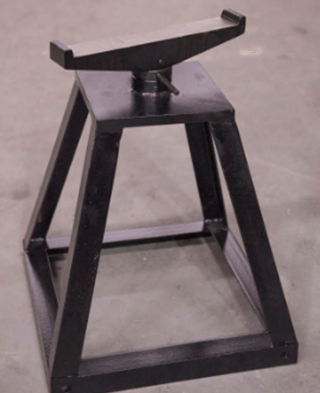

	Дополнительная стойка для длинных заготовок.
