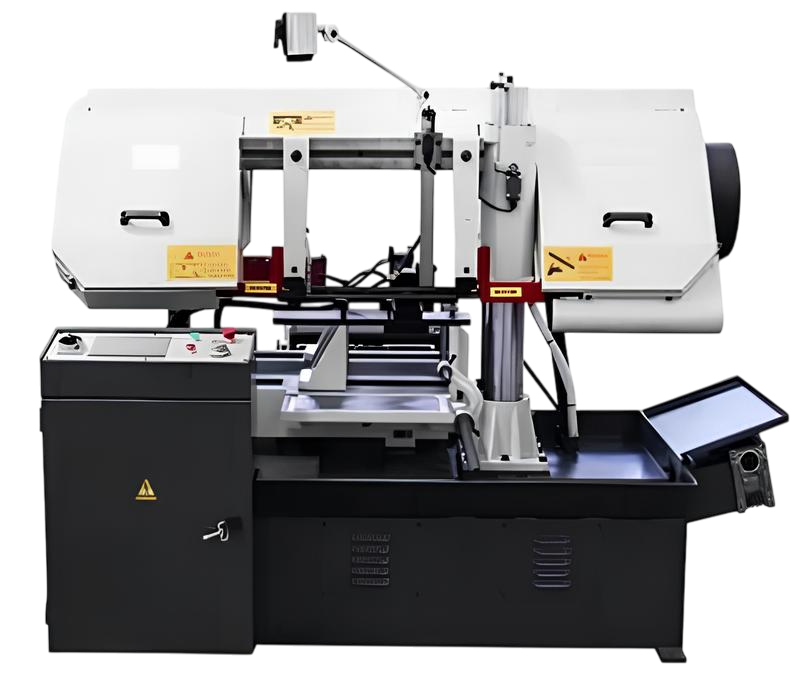

Автоматический ленточнопильный станок по металлу STALEX BS-5040

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

В стандартную комплектацию входят:

• ленточнопильный станок
• ленточнопильное полотно, установленное на станке
• гидравлические прижимы для пакетной резки на стационарные и подающие тиски
• механический ограничитель подачи заготовок

Основные элементы

• Автоматическая подача заготовок в зону резания.
• Угол пиления заготовок 90°.
• Макс. единичный ход подающих гидравлических тисков – 500мм.
• Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
• Тиски гидравлические с возможностью быстрого зажима заготовок.
• Комплект гидравлических прижимов для пакетной резки.
• Станок управляется трёхфазным двигателем.
• Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
• 4 скорости вращения полотна.
• Подсветка зоны резания.
• Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
• Система быстрого подвода пильного полотна к заготовке
• Автоматическое отключение при завершении резки
• Сенсорный дисплей управления
• Шнековый конвейер

	Гидравлические тиски + прижимы для пакетной резки.
	ЧПУ станка.
	Пульт станка.
	Шнековый конвейер в стандартной комплектации.
	Механическое натяжение полотна. Рычаг регулировки натяжения полотна.
	Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки).
	Подающий стол с регулируемыми вертикальными и горизонтальными роликами
	Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.
	Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла. Механический ограничитель подачи заготовок.
	Лампа освещения.
	Концевик на опускание.
	Клиноременная передача.
