Характеристики:
Производитель
Система ЧПУ
Fanuc 0i
Диаметр обточки над станиной, мм
600
Частота шпинделя, об/мин
5000
Max частота шпинделя, об/мин
5000
Конус шпинделя
A2-5
Мощность главного двигателя, кВт
20,0
Запросить цену
Характеристики
| Производитель | STALEX | |
| Система ЧПУ | Fanuc 0i | |
| Диаметр обточки над станиной, мм | 600 | |
| Мощность главного двигателя, кВт | 20,0 | |
| Внутренний Ø тяговой трубы, мм | 45 | |
| Макс. Ø обточки над суппортом | 255 | |
| Макс. диаметр обработки, мм (вал) | 300 | |
| Макс. длина обработки, мм (вал) | 300 | |
| Максимальная скорость подачи X/Y/Z, м/мин | 30 / 30 / 15 | |
| Округлость обрабатываемой детали, мм | 0,003 | |
| Точность обработки | IT6 | |
| Точность повторного позиционирования, мм | 0,002(Х)/0,004(Z) | |
| Точность позиционирования, мм | 0,005(Х)/0,008(Z) | |
| Шероховатость, мкм | Ra 0,4 ~ 1,6 | |
| Шпиндель | ||
| Частота шпинделя, об/мин | 5000 | |
| Max частота шпинделя, об/мин | 5000 | |
| Конус шпинделя | A2-5 | |
| Ø патрона, дюйм (мм) | 6 (150) | |
| Ø проходного отверстия в шпинделе, мм | 56 | |
| Перемещение по осям | ||
| Макс. перемещение по оси X, мм | 180+10 | |
| Макс. перемещение по оси Z, мм | 340 | |
| Перемещение по оси Y, мм | +/- 45 | |
| Габаритные размеры | ||
| Длина, мм | 1810 | |
| Ширина, мм | 1600 | |
| Высота, мм | 1870 | |
| Вес, кг | 3250 | |
| Инструментальный резцедержатель | ||
| Инструментальный магазин | Револьверная голова | |
| Кол-во позиций инструмента, шт | 12 | |
| Макс. размер инструмента, мм | 20 х 20 | |
| Макс. Ø инструмента, мм | 32 | |
| Система смены инструмента | BMT 45 | |
Комплектация
Стандартная комплектация
-
Система ЧПУ FANUC
-
8 или12 позиционная сервоуправляемая револьверная головка
-
8-дюймовый полый гидравлический патрон
-
Энергосберегающая гидравлическая система
-
Импортные прецизионные шарико-винтовые пары и направляющие
-
Теплообменник электрошкафа
-
Импортные электрические компоненты
-
Устройство автоматической смазки
-
Охладительное устройство
-
Трехцветная сигнальная лампа
-
Полностью закрытый защитный кожух
-
Железная прокладка станка
Опции (по выбору)
-
Задняя бабка с сервоприводом
-
Гидравлическая задняя бабка
-
Автоматическое устройство для отвода стружки и тележка для съема стружки
-
Автоматический инструментальный щуп
-
Автоматическое устройство приема заготовок и транспортер для деталей
-
Автоматическая система подачи длинных прутков
-
Устройство для измерения заготовки в режиме реального времени
-
Модуль манипулятора для автоматической загрузки и выгрузки
-
Модуль автоматической двери верхней подачи заготовок
-
Модуль автоматической двери для фронтальной подачи заготовок
-
Оптическая линейка
-
Система ЧПУ: Siemens, Syntec, Mitsubishi
Описание товара

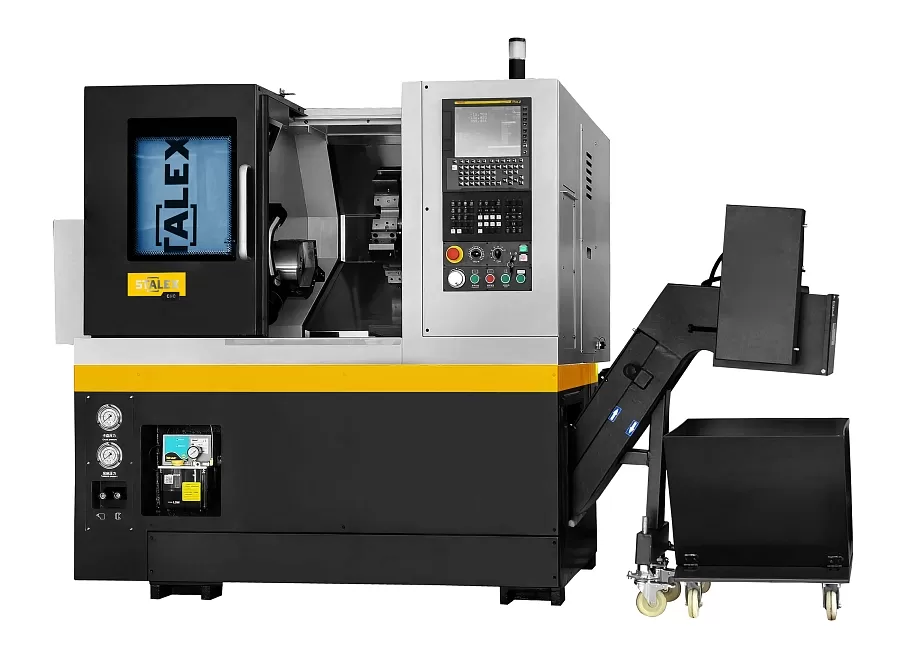

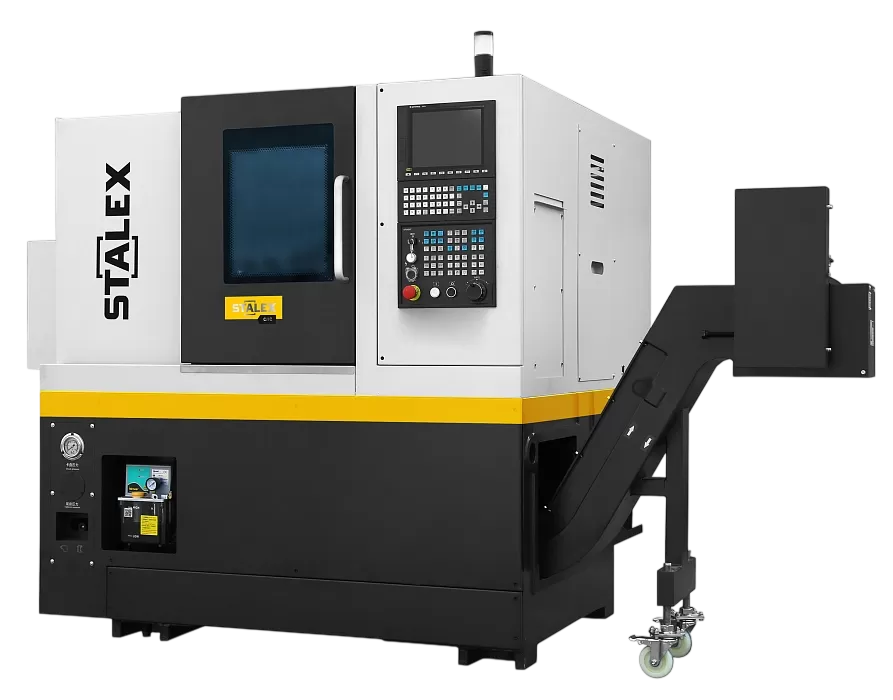

Станки с ЧПУ токарного типа серии ST с револьверной головкой, токарно-фрезерные комбинированные станки, а также двухшпиндельные токарно-фрезерные комбинированные станки – это высокопроизводительные машины, представляющие собой современную высокоэффективную разработку. Данная серия станков объединяет передовые отраслевые конструкторские решения и технологии обработки. Станок изготовлен по платформенной и модульной схеме, что позволяет за счет различных комбинаций компонентов реализовать широкие возможности токарно-фрезерной обработки. Станок имеет компактную конструкцию при сохранении удобного рабочего пространства. Узлы и компоненты обладают высокой степенью взаимозаменяемости между различными моделями, обеспечивая широкие возможности для масштабирования. Предусмотрены интерфейсы для подключения различных дополнительных модулей автоматизации, таких как колонна для роботизированной загрузки и разгрузки, автоматическая дверь, устройство автоматического приема деталей, инструментальный щуп, система онлайн-контроля заготовок, транспортер для готовых изделий, линейные шкалы и т. д. Это облегчает последующее расширение функциональности и позволяет пользователю добиться высокой производительности при оптимальных затратах.
Преимущества
- Используется коробчатая горизонтальная станина литой конструкции с низким уровнем вибраций и высокой жесткостью, обладающая превосходными механическими характеристиками и стабильной точностью;
- В стандартной комплектации используется надежный механический шпиндель втулочного типа, а в качестве опции доступен высокомоментный шпиндель с прямым приводом и принудительным охлаждением. Пользователь может выбирать конфигурацию в зависимости от реальных условий эксплуатации;
- Разработанная компанией интегрированная суппортная револьверная головка оснащена трехсегментным дуговым кулачковым механизмом, обеспечивающим высокую точность позиционирования и отличную стабильность. Стандартная конструкция головки выдерживает давление охлаждающей жидкости до 70 кг/см², что удобно для последующего подключения систем высоконапорного охлаждения или высоконапорного отрыва стружки;
- Во всех подающих осях используются роликовые линейные направляющие с высокой жесткостью. Винтовые пары подающих осей выполнены с предварительно нагруженными двойными гайками и проходят предварительное растяжение;
- Опционально устанавливаемая гидравлическая задняя бабка может быть оснащена функцией определения положения; она обладает высокой выталкивающей силой, а ее ход легко регулируется;
- Модульная конструкция и широкие возможности расширения позволяют эффективно решать любые задачи – от базовой трехосевой токарной обработки до работы с сервоприводной или гидравлической задней бабкой, двухшпиндельной обработки с противоположной стороны, а также токарно-фрезерной обработки с осью Y – все это реализовано в станках серии ST;
- Конструкция станка специально адаптирована для автоматизации загрузки и разгрузки: предусмотрены интерфейсы для установки колонн манипуляторов, лотков и складов заготовок, что обеспечивает удобство как для предварительного оснащения, так и для последующего добавления различных видов загрузочно-разгрузочных роботов.
- Система ЧПУ | Fanuc (Япония)
- Привода по осям Х, Z | Fanuc (Япония)
- Главный двигатель | Fanuc (Япония)
- Шпиндель | От производителя (Китай)
- Усиленная револьверная головка | От производителя (Китай)
- ШВП | PMI / THK(Тайвань)
- Подшипники шпинделя | SKF / NSK / KOYO (Япония)
- Подшипники ШВП | SKF / NSK / KOYO (Япония)
- Гидравлический патрон, гидравлический цилиндр | AUTOGRIP (Тайвань) , Auto chuck (China)
- Стружечный конвейер | QIWO (Китай)
- Клиновой ремень | GATES / BANDO / Mitsubishi (США / Япония)
- Система смазки | ISHAN (Тайвань)
- Гидравлическая система | HYKO (Китай)
- Кондиционер электрошкафа | WINHEE (Китай)
- Основные электрические компоненты | Schneider (Франция)
