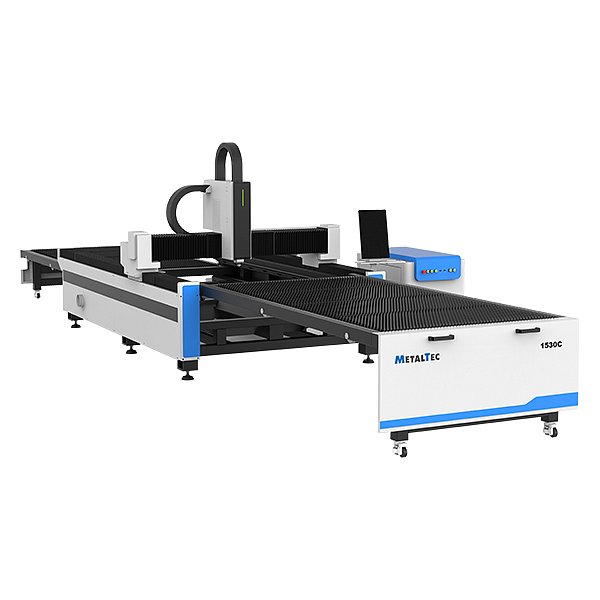

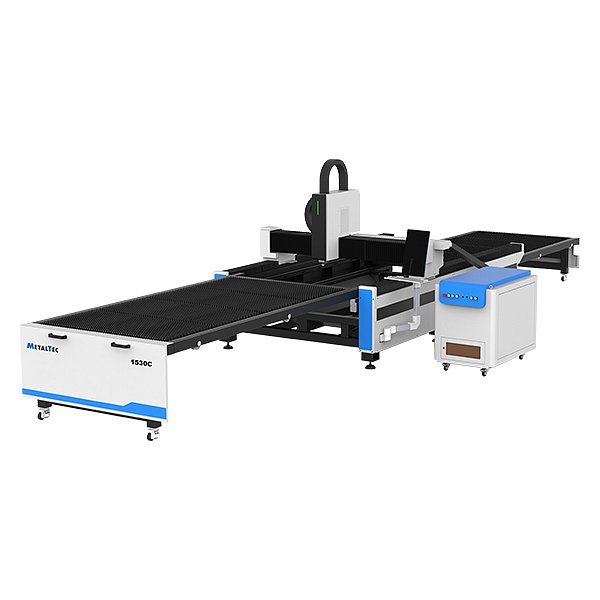

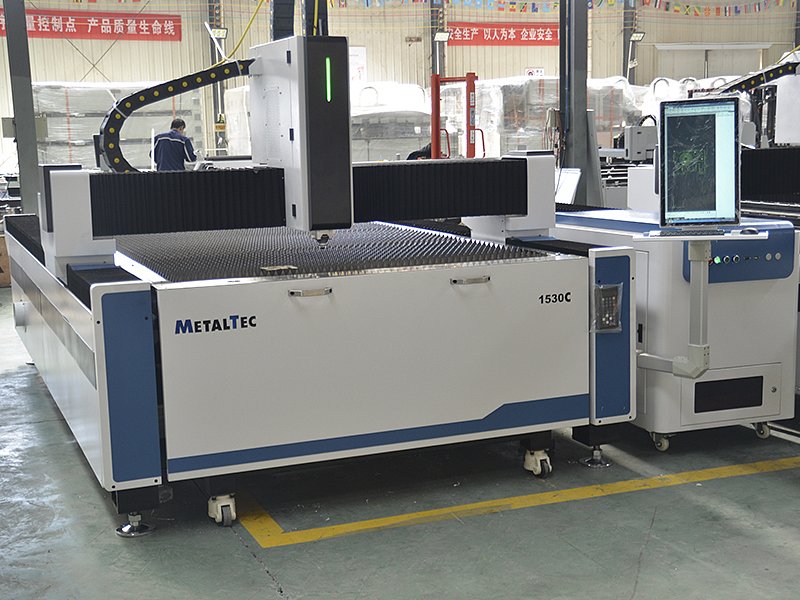

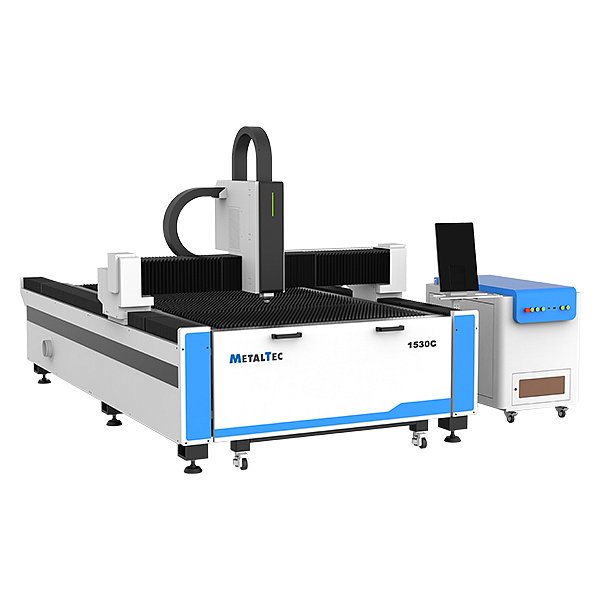

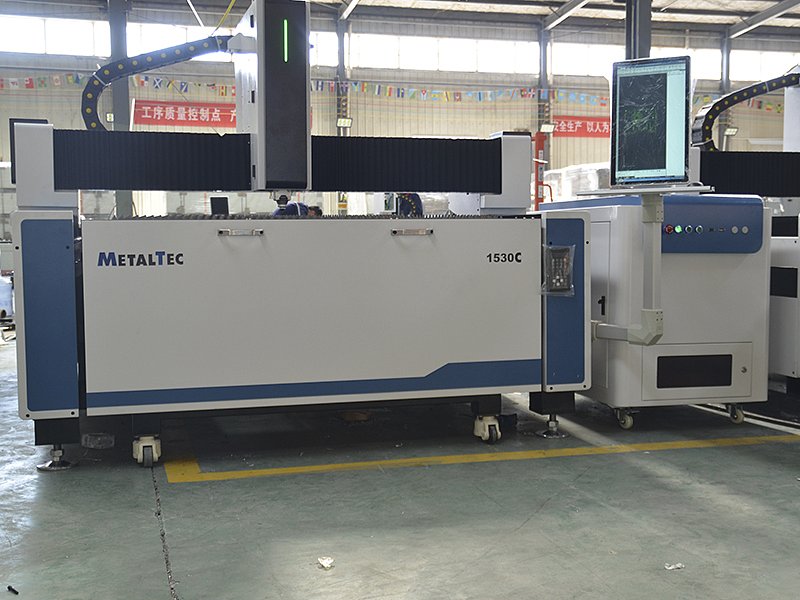

Оптоволоконный лазер Metaltec 1530C (3000W)

Выполненные проекты

Поставка и пусконаладка оптоволоконного лазерного станка MetMachine LCM-3015 AIO (1500W)

ЗАКАЗЧИК: Для производство строительных металлических конструкций, изделий и их частей
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее

Введение в эксплуатацию станка для лазерной резки MetalTec 1530F

ЗАКАЗЧИК: Для предприятия по резке рекламных материалов
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее

Поставка и отгрузка станка HSG G3015X со сменными рабочими столами

ЗАКАЗЧИК: На производство электрогенераторов и трансформаторов
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее

Поставка оптоволоконного лазерного станка MetalTec 1560В (RAYCUS6000W) BN-1560

ЗАКАЗЧИК: Предприятие по производству строительных металлических конструкций, изделий и их частей
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее

Поставка оптоволоконного лазерного станка для резки металла MetMachine LCM-3015 Standart 1500W

ЗАКАЗЧИК: Предприятие по производству строительных металлических изделий
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее

Характеристики

Производитель	Metaltec
Размер стола, мм	1530 x 3050 (+ сменный стол 1530 × 3050)
Длина рабочего стола, мм	3050
Ширина рабочего стола, мм	1530
Вид охлаждения	Чиллер
Датчик высоты	Автоматический
Назначение	Обработка листа
Направляющие по осям X, Y, Z	HIWIN - 30 / 20 / 15 мм (квадратного сечения)
Напряжение, В	380
Передача по оси Z	Шарико-винтовая пара TBI (Тайвань)
Передача по осям X, Y	Двухприводные зубчатаыe шестерня-рейка Garretson
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Редуктор	SHIMPO – NIDEC (Япония)
Система управления	RU CUT V.2 (NESTING)
Смазка	Централизованная система смазки
Точность повторного позиционирования, мм	±0,02
Точность позиционирования, мм	±0,03
Ускорение	до 1G
Частота тока, Гц	50
Электрокомпоненты	SCHNEIDER (Франция)
Параметры резки
Максимальная скорость резки, м/мин	До 30
Макс.толщина резки (углерод.сталь), мм	20
Минимальная ширина резки, мм	0,12
Максимальная скорость холостого хода, м/мин	До 100
Лазер
Тип лазера	Оптоволоконный
Мощность лазера, Вт	3000
Длина волны лазера, нм	1070
Лазерная головка	METALTEC CH 3000
Лазерный источник	Raycus
Срок работы лазера, ч	до 100 000
Двигатели
Двигатели по осям X, Y, кВт	Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань)
Двигатель по оси Z, кВт	Серводвигатель Leadshine 0,4 кВт (Тайвань)
Габаритные размеры
Длина, мм	4400
Ширина, мм	2200
Высота, мм	1600
Вес, кг	3500

Комплектация

ЦЕЛЬНОСВАРНАЯ СТАНИНА

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

ЛАЗЕРНЫЙ ИСТОЧНИК

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС)

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING)

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР

ИГОЛЬЧАТЫЙ СТОЛ

Описание товара

НАЗНАЧЕНИЕ:

Оптоволоконный лазерный станок MetalTec 1530С (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
Высокое качество лазерного луча.
Простота и удобство наладки и настройки.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

ТАБЛИЦА ЗАВИСИМОСТИ ТОЛЩИН РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА И ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ:

Материал	Толщина, мм	Скорость резки, м/мин	Рабочий газ	Давление газа	Тип сопла	Высота фокуса
Нержавеющая сталь	1	25	N2	12	1,5S	0,5
	2	8		14	2,0S	0,5
	3	4,5		16	2,5S	0,5
	4,5	1,5		18	3,0S	0,5
	5,5	0,8		18	3,0S	0,5
Углеродистая сталь	1	22	N2	12	1,5S	0,5
	3	3,6	O2	0,6	1,0D	1
	6	1,4		0,6	1,5D	1
	8	1,2		0,6	1,5D	1
	10	1		0,6	2,0D	1
	12	0,8		0,6	2,5D	1
	14	0,65		0,6	3,0D	1
	16	0,5		0,6	3,0D	1
Алюминий	1	18	N2	12	1,5S	0,5
	2	6		14	2,0S	0,5
	3	2,5		15	2,5S	0,5
	4	0,8		17	3,0S	0,5
Медь / Латунь	1	15	N2	14	1,5S	0,5
	2	5		16	2,0S	0,5
	3	1,8		18	2,5S	0,5
	4	1		20	3,0S	0,5

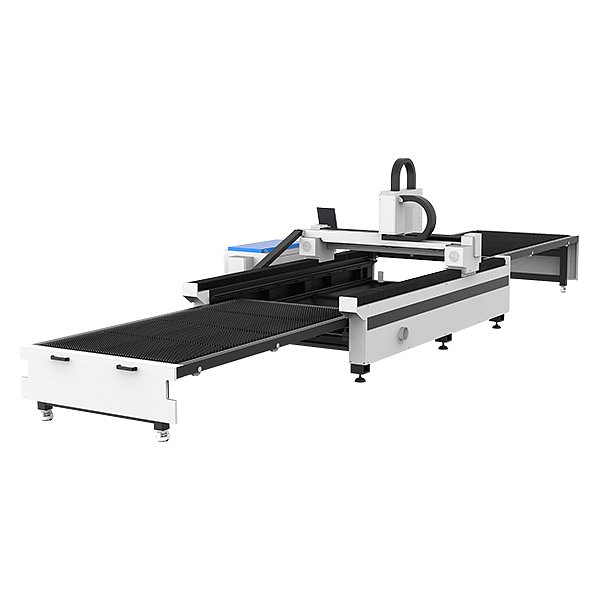

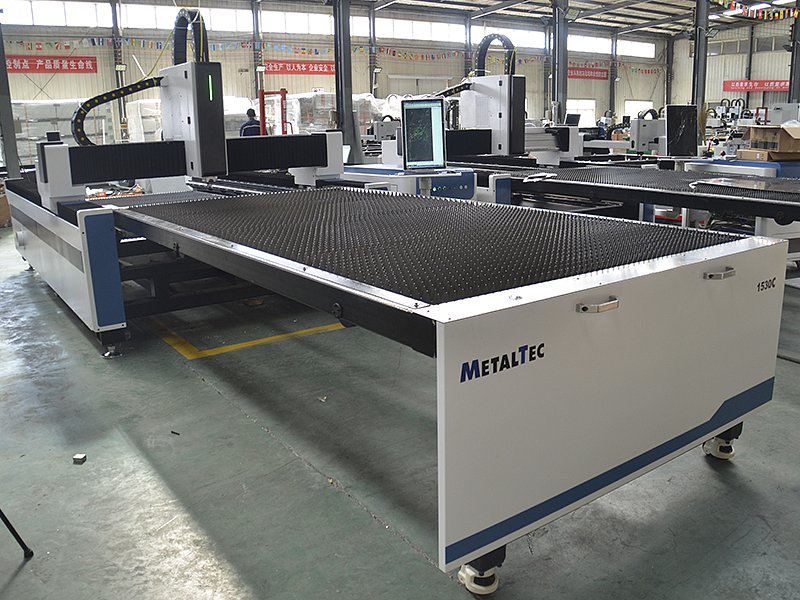

ТИП СМЕНЫ СТОЛОВ – В РУЧНОМ РЕЖИМЕ:

РАСХОДНЫЕ МАТЕРИАЛЫ:

Наименование	Характеристики	Срок службы, часы	Кол-во, шт./год
Защитное стекло	Диаметр: 30 мм, толщина: 5 мм	300*	7*
Сопло	1; 1,5; 2; 2,5; 3 мм	1000*	*
Керамическое кольцо	Стандартное	1000*	2*
Фокусирующая линза	Стандартное	2000 - 4000*	1*
Коллиматорная линза	Стандартное	2000 - 4000*	1*

*Ориентировочные показатели срока службы. В зависимости от режимов, материалов, условий обработки, могут отличаться.

Конструктивные особенности

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станки лазерной резки MetalTecимеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании HIWIN (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ИГОЛЬЧАТЫЙ СТОЛ Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ. После выработки ресурса, ламели изготавливаются на станке.
	ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов. Не требуют обслуживания в процессе эксплуатации.
	ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС) Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. Лазерная головка с системой преодоления препятствий SAFE 360.
	СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ПРОМЫШЛЕННЫЙ ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING) Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
