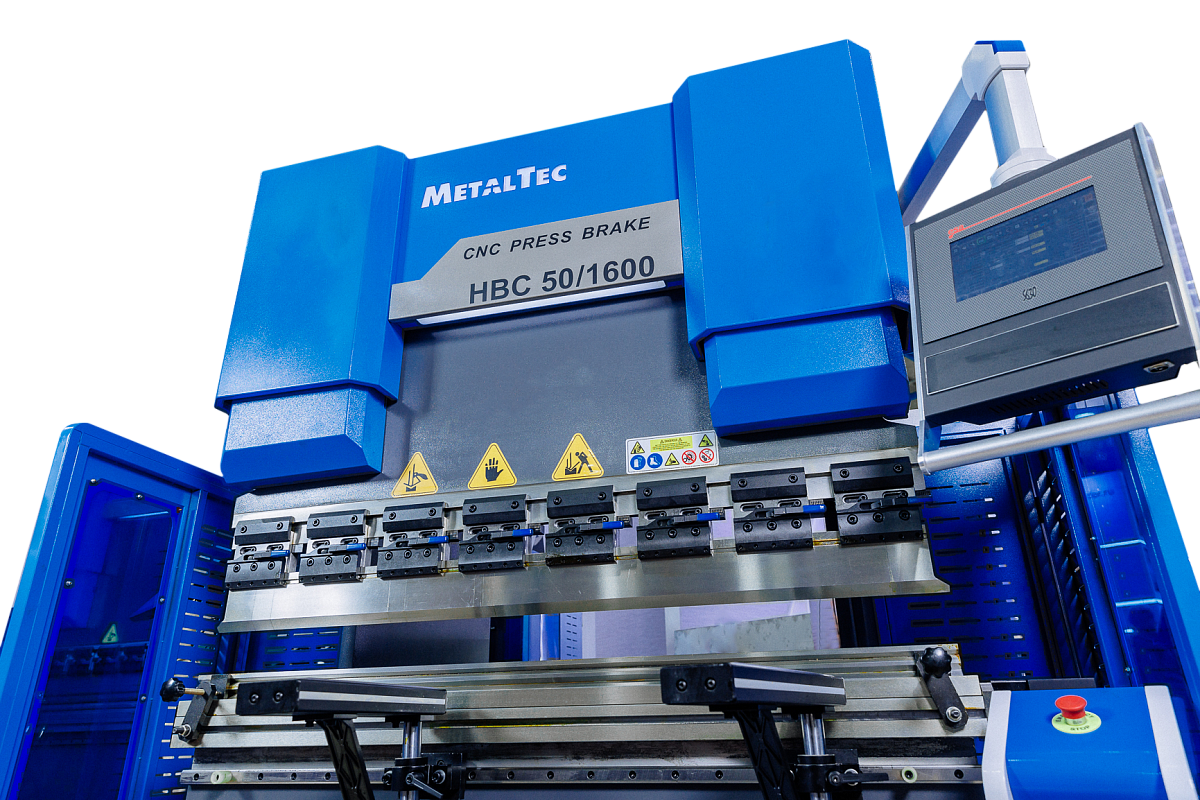

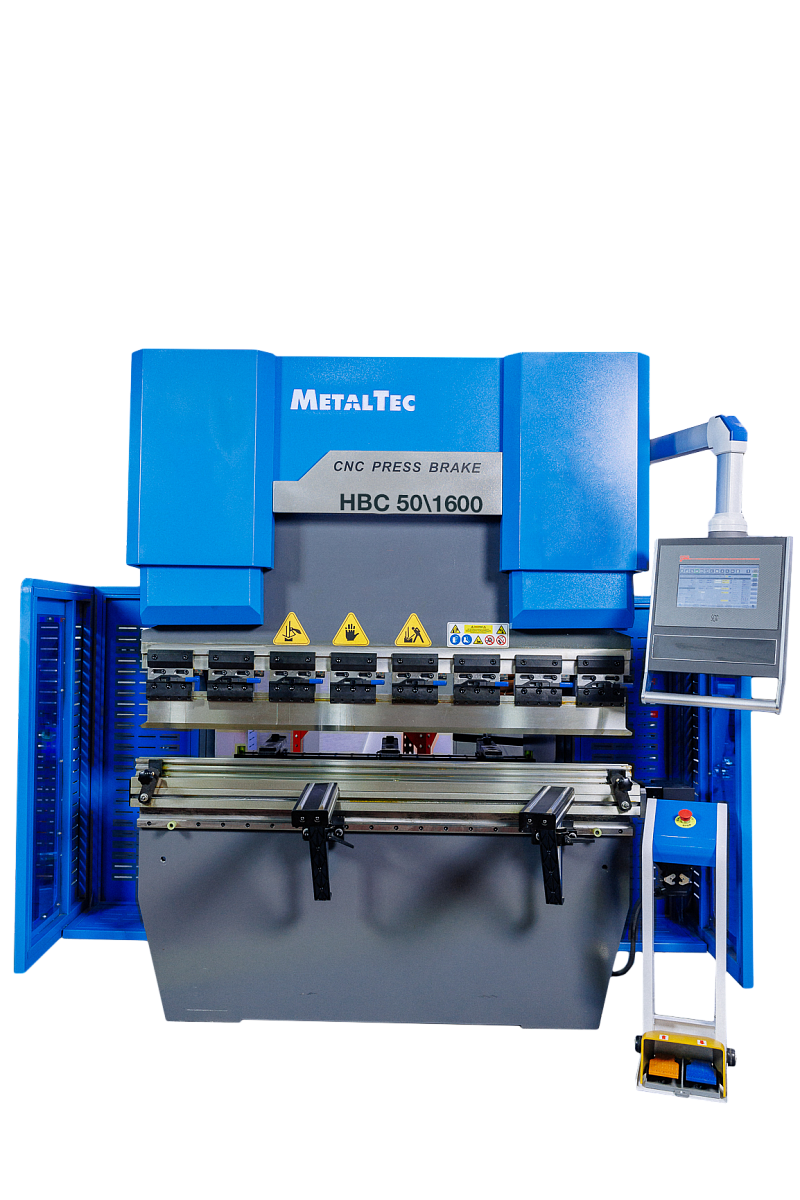

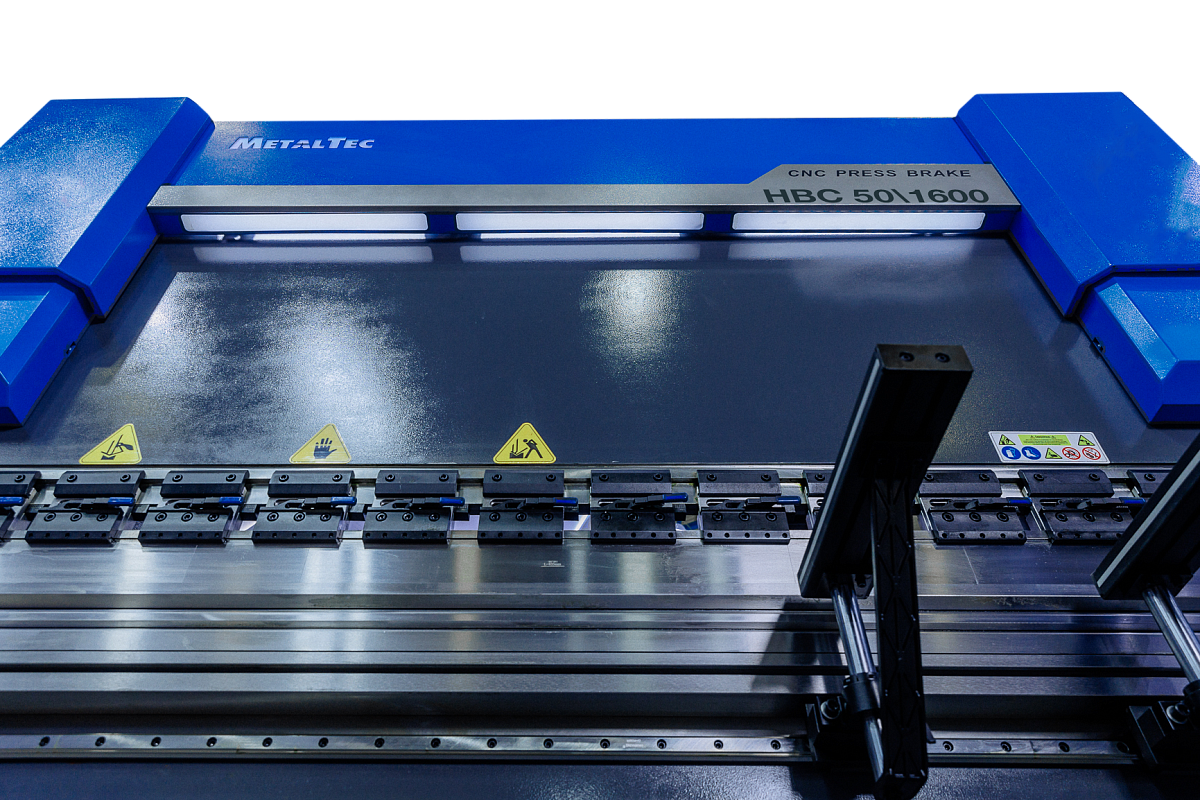

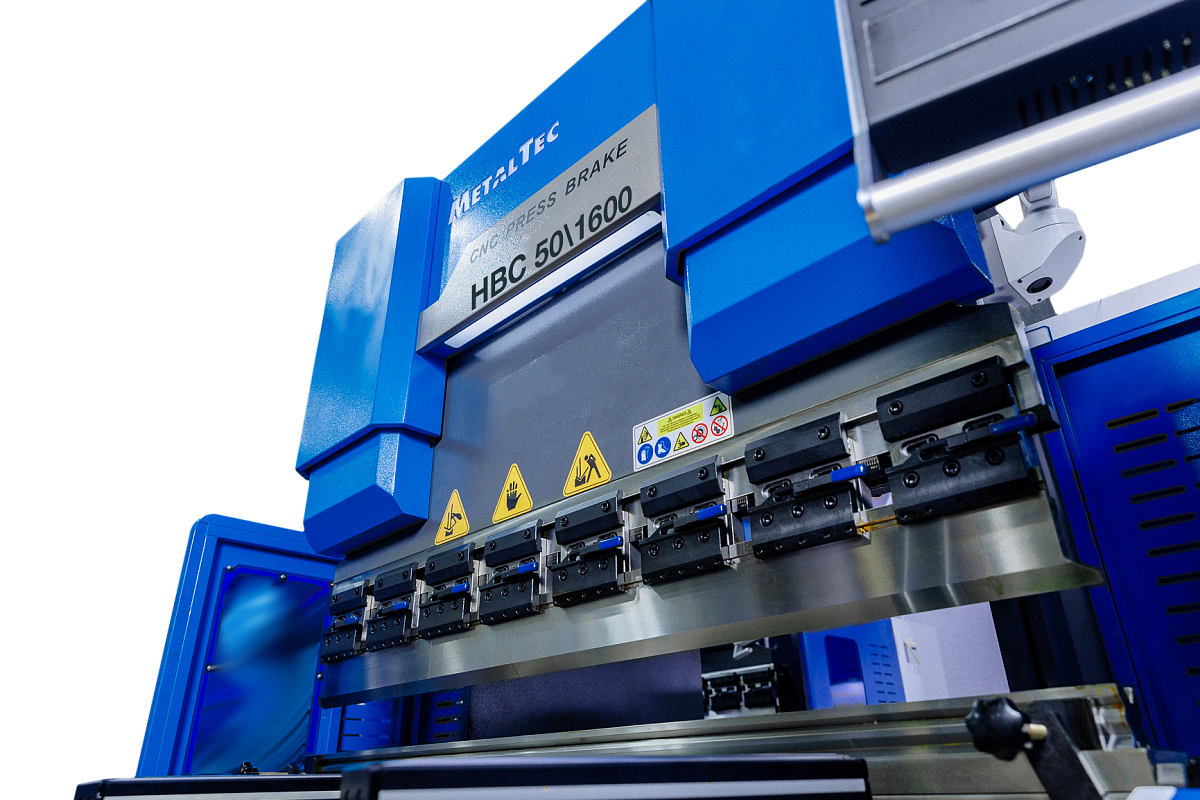

Гидравлический листогибочный пресс Metaltec HBC 50/1600

Гидравлический листогибочный пресс Metaltec HBC 50/1600

Выполненные проекты

Поставка и запуск листогибочного пресса SBPA-6325NС на предприятие в городе Барнаул

ЗАКАЗЧИК: Для строительной компании
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 07.07.2024
Подробнее

Поставка и запуск гидравлического листогибочного пресса DURMA AD-R 25100

ЗАКАЗЧИК: На производство по обработке металлических изделий и конструкций
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее

Поставка и запуск листогибочного пресса MetMachine SBPA-6325N

ЗАКАЗЧИК: Для компании по производству строительных металлических конструкций
ГОРОД: Бийск, Алтайский край
ДАТА: 27.02.2024
Подробнее

Характеристики

Производитель	Metaltec
Система ЧПУ	ESA 630S (Италия)
Мощность главного двигателя, кВт	4,0
Усилие, тонн	50
Расстояние между колоннами, мм	1200
Глубина зева, мм	180
Количество осей	4+1
Максимальное раскрытие, мм	400
Обороты, RPM	1440
Рабочая длина, мм	1600
Рабочая скорость, м/мин	14
Скорость возврата, м/мин	140
Скорость подвода, м/мин	160
Ход заднего упора, мм	400
Ход пуансона, мм	150
Габаритные размеры
Длина, мм	2000
Ширина, мм	1500
Высота, мм	2500
Вес, кг	2900

Комплектация

СИСТЕМА УПРАВЛЕНИЯ ESA630S (Италия)

НАСОС ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ SUNNY (США)

ОПТИЧЕСКИЕ ЛИНЕЙКИ СИНХРОНИЗАЦИИ HEIDENHAIN (Германия) PREMIUM

КЛАПАНЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ BOSCH-Rexroth (Германия)

УПЛОНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США)

ФИТИНГИ ГИДРАВЛИЧЕСКИХ ТРУБОК EMB (Германия)

ШАРИКОВИНТОВЫЕ ПАРЫ И ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (Тайвань)

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (Siemens Standard Motors Ltd. (SSML))

ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (Франция)

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА PROMECAM (Европа / Япония)

ГИДРОЦИЛИНДРЫ 2 шт.

КОМПЕНСАЦИЯ ПРОГИБА Электромеханическая (Автоматическая)

ПУЛЬТ НОЖНОГО ПРИВОДА (ПЕДАЛЬ) KACON (Ю. Корея)

КОМПЕНСАЦИЯ ПРОГИБА Гидравлическая (Автоматическая)

БЕЗОПАСНОСТЬ Лазерная защита рабочей зоны

СИСТЕМА УПРАВЛЕНИЯ Cybelec CT8, CT12; Delem DA-53T, DA-58T, DA-66T

Описание товара

НАЗНАЧЕНИЕ:

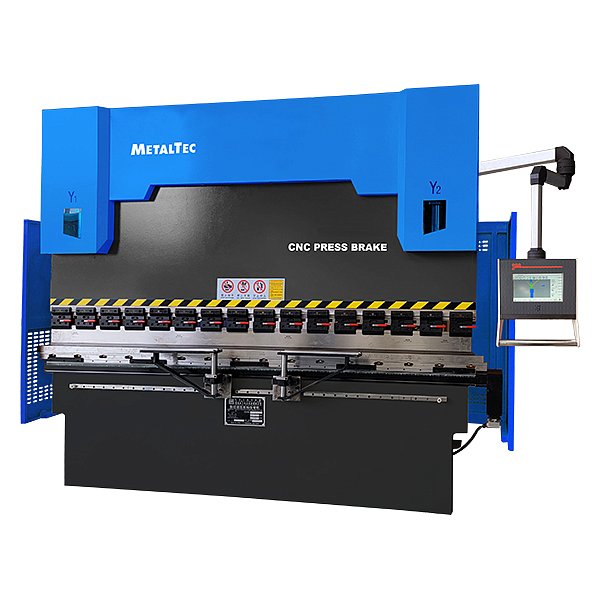

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:

детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия;
и т.д.

СХЕМЫ ОБРАБОТКИ:

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки.

F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32

Конструктивные особенности

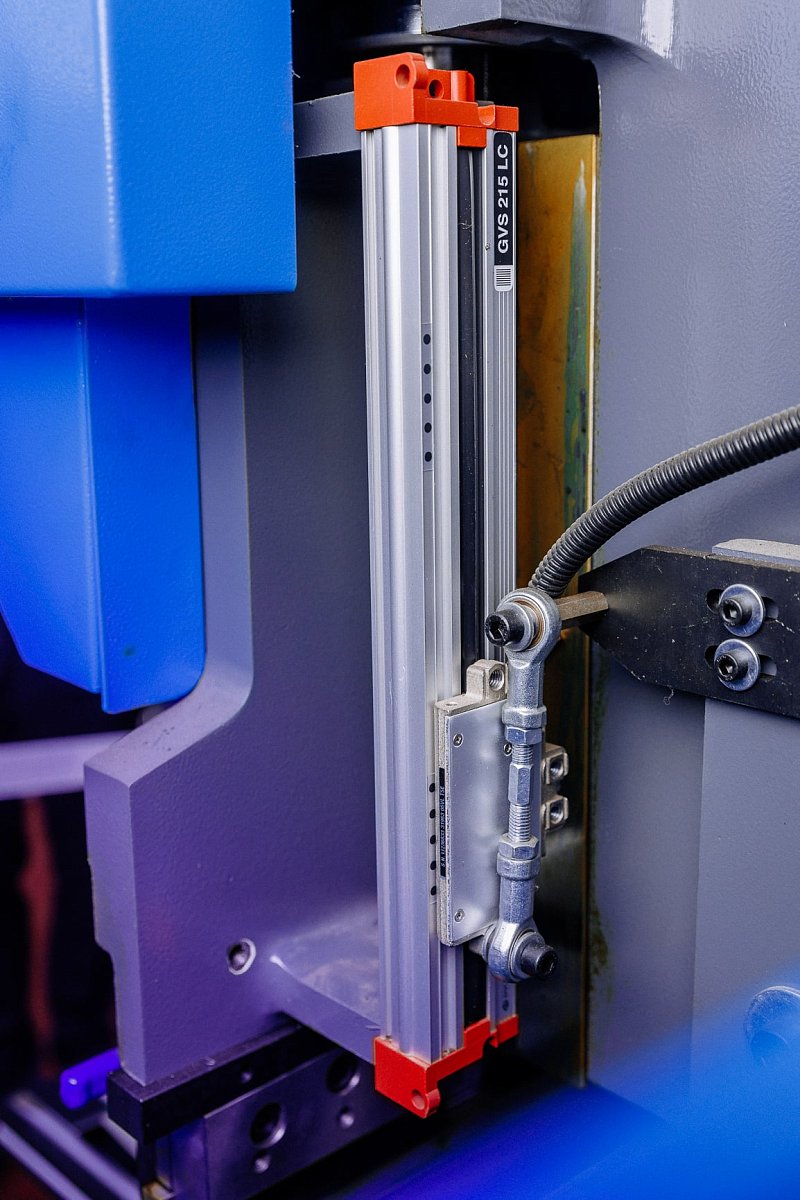

	ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN (ГЕРМАНИЯ) PREMIUM Прецизионные оптические линейки HEIDENHAIN (Германия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).

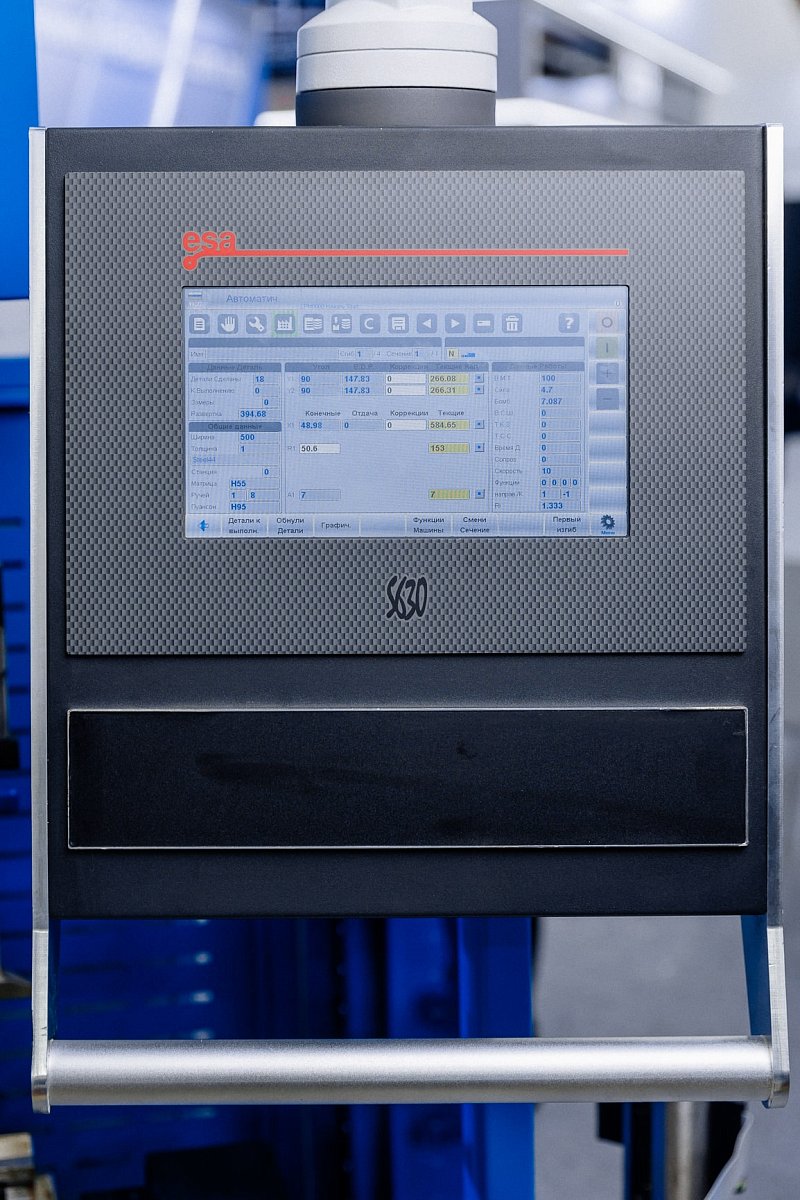

	ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ ESA630S (ИТАЛИЯ) Возможность управления 4 осями + ось компенсации прогиба. Одна из мощнейших систем в своем классе. Основной блок терминала оснащен c.p.u. AMD etx-lx800 500 МГц, оперативной памятью 128 Мб. 10" экран управления - Touch Screen, с разрешением 1024 x 600 пикселей. Жесткий диск - 128 mb. Встроенный 2D графический редактор для редактирования и ввода параметров обработки Ручная 2D симуляция последовательности гиба, с предварительным просмотром результатов каждого шага по отдельности и в целом результатов гиба. Интуитивно понятный интерфейс управления, эргономичный терминал. Высокопроизводительный графический процессор, для симуляции и обработки данных ввода, с выводом изображения высокого качества. Управление всей системой - без необходимости установки дополнительных модулей.

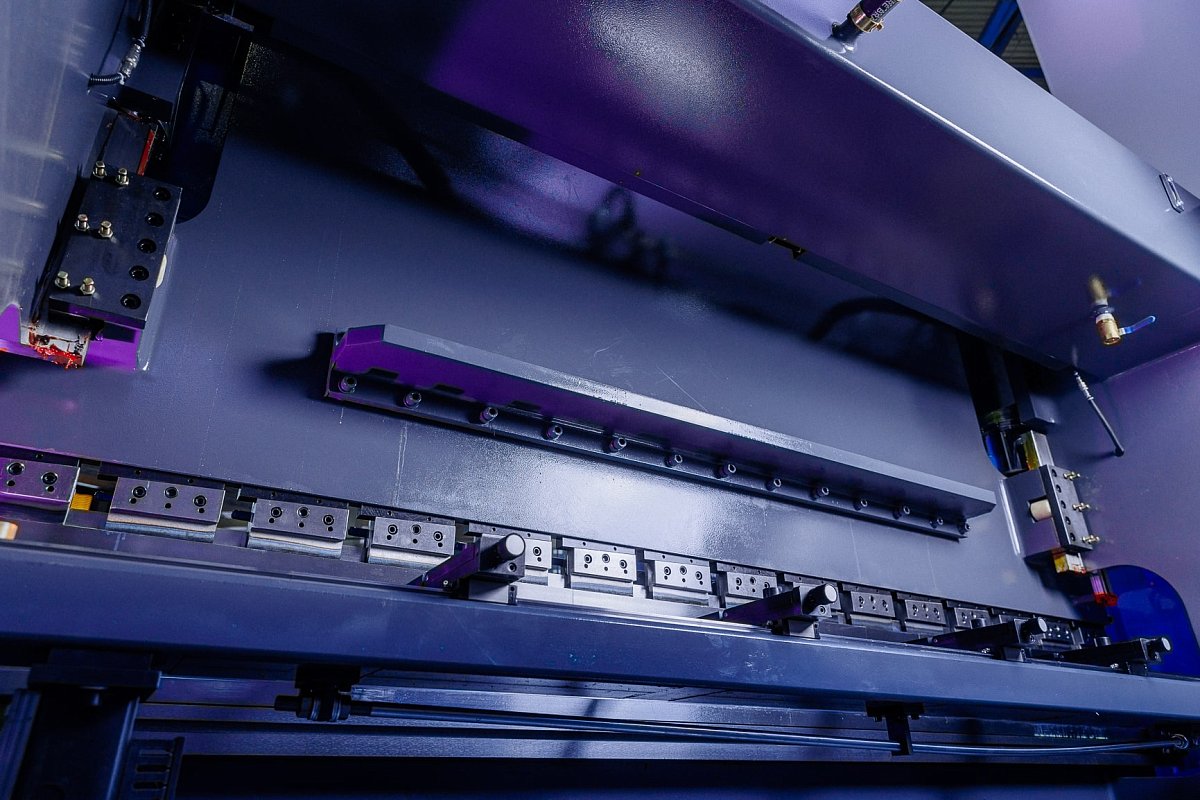

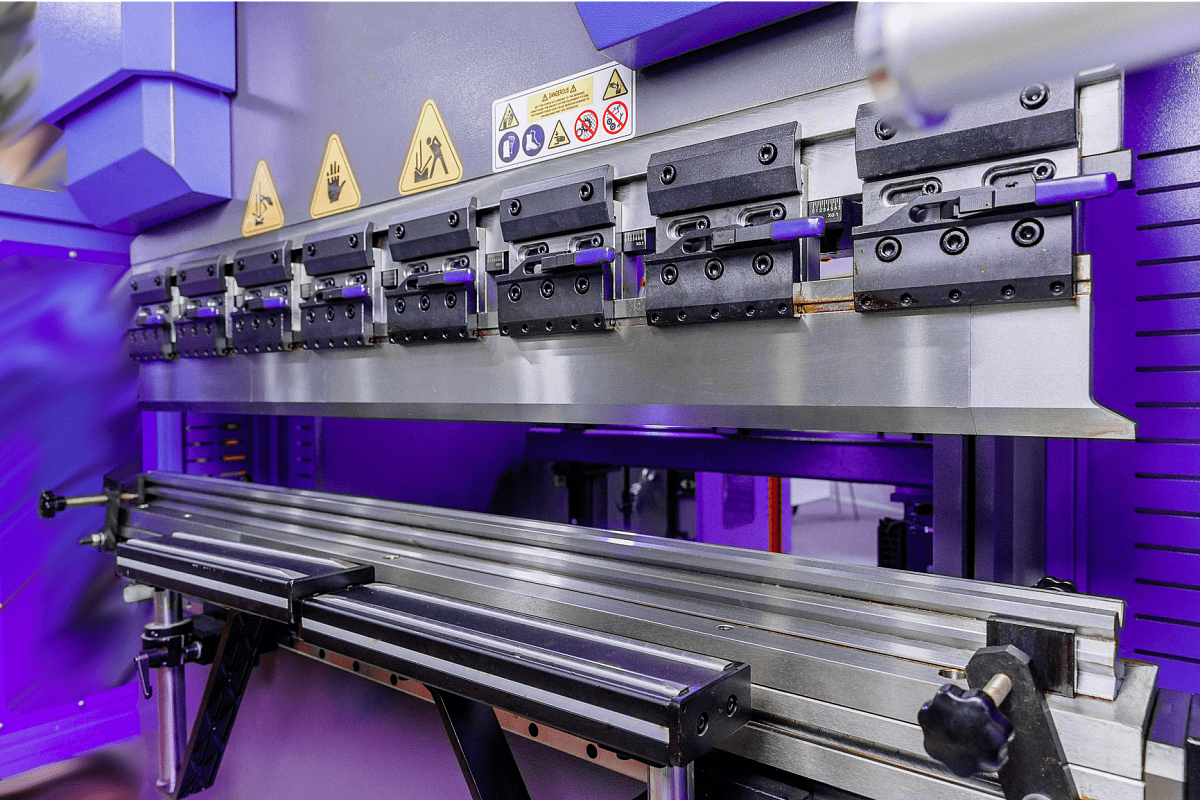

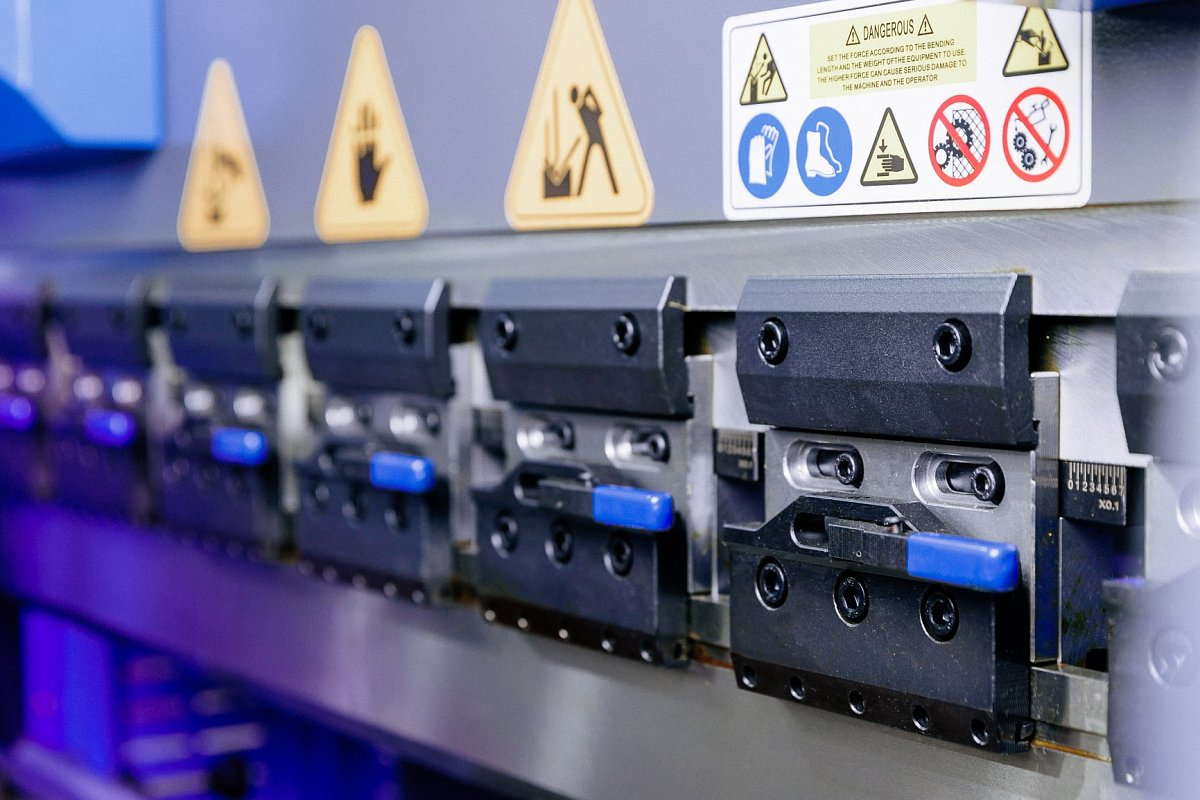

	БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
	КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ) Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами. Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

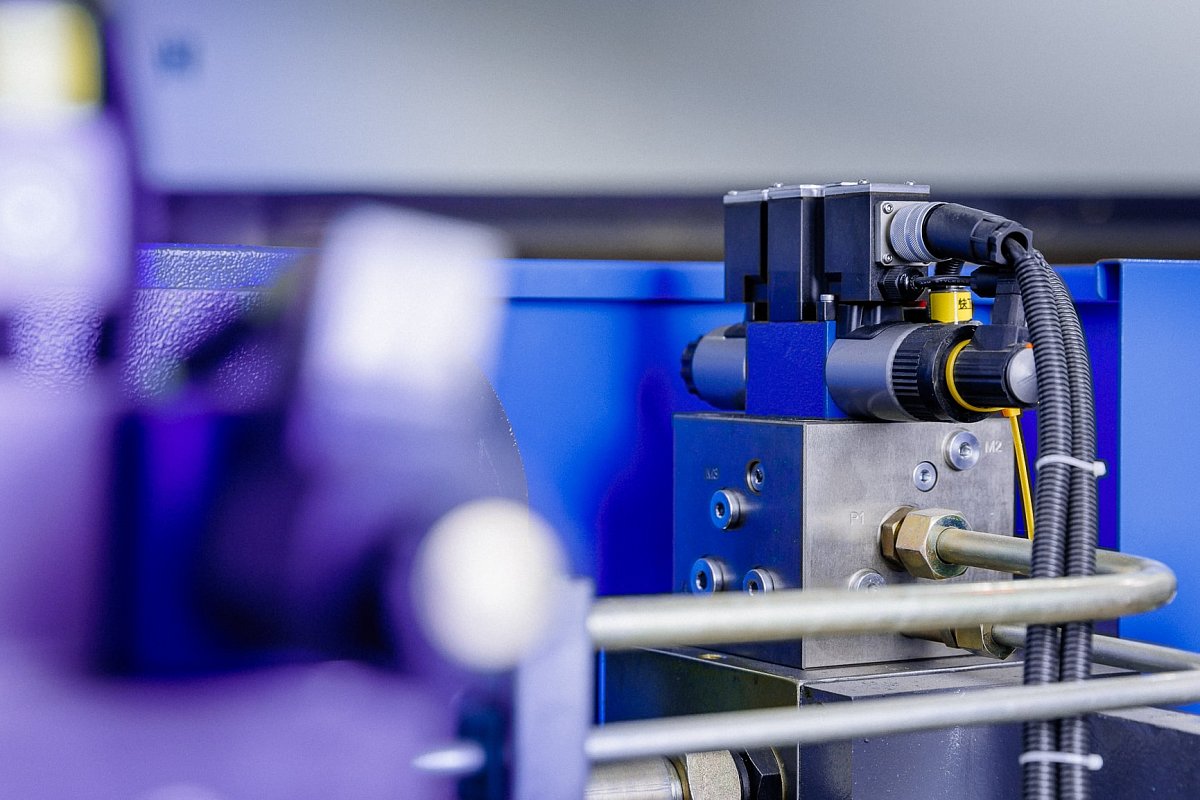

	ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.
	СИНХРОНИЗАЦИЯ ЧПУ Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).
	ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ) Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

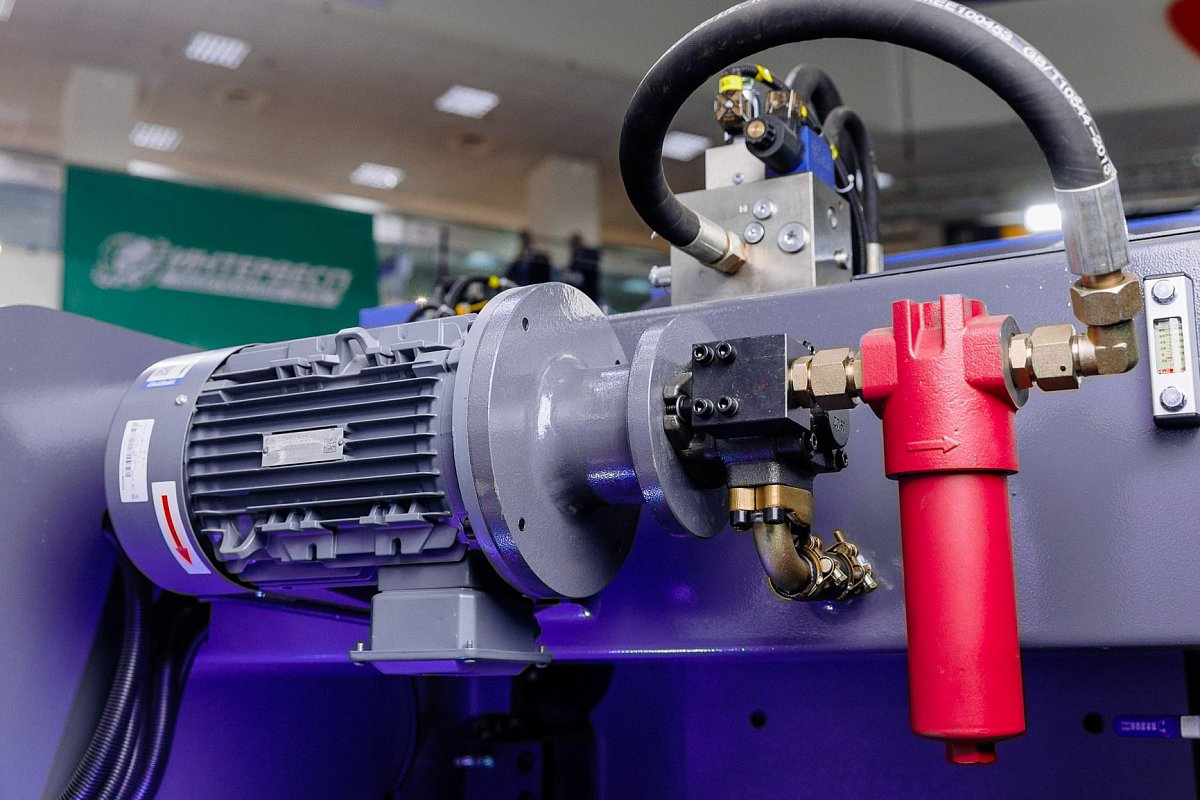

	ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

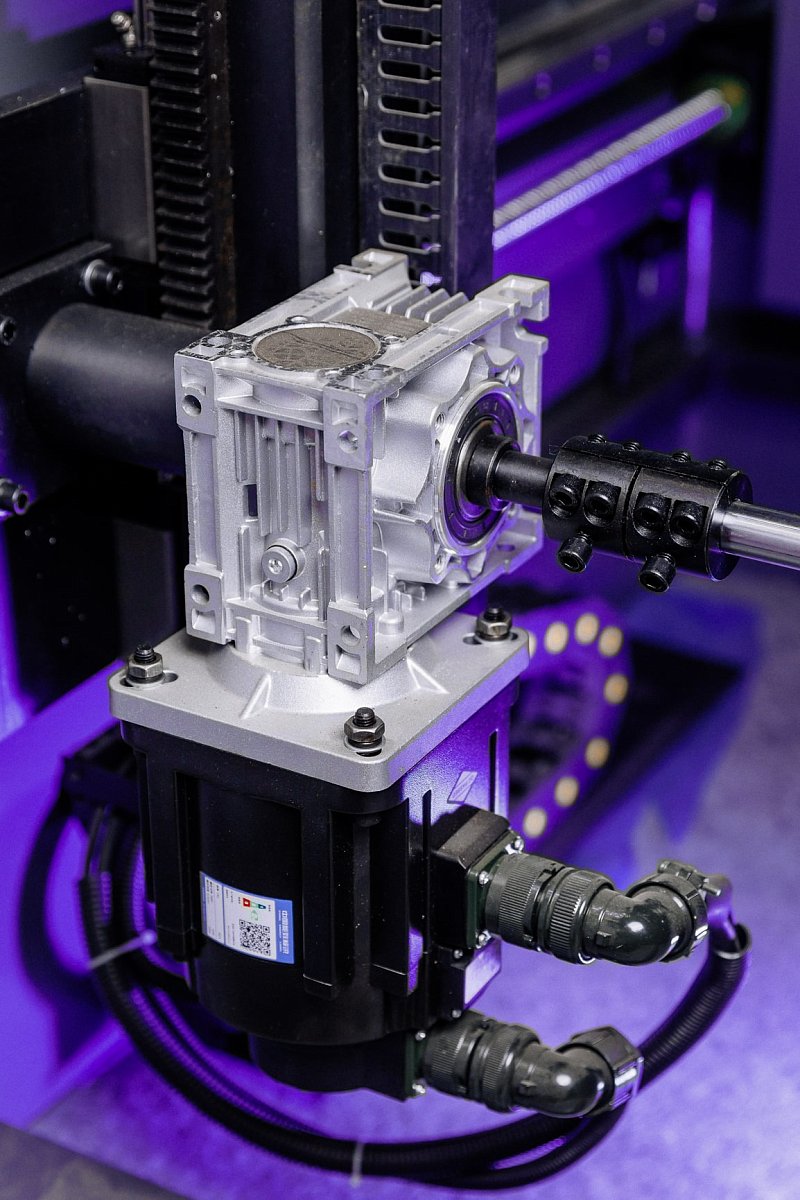

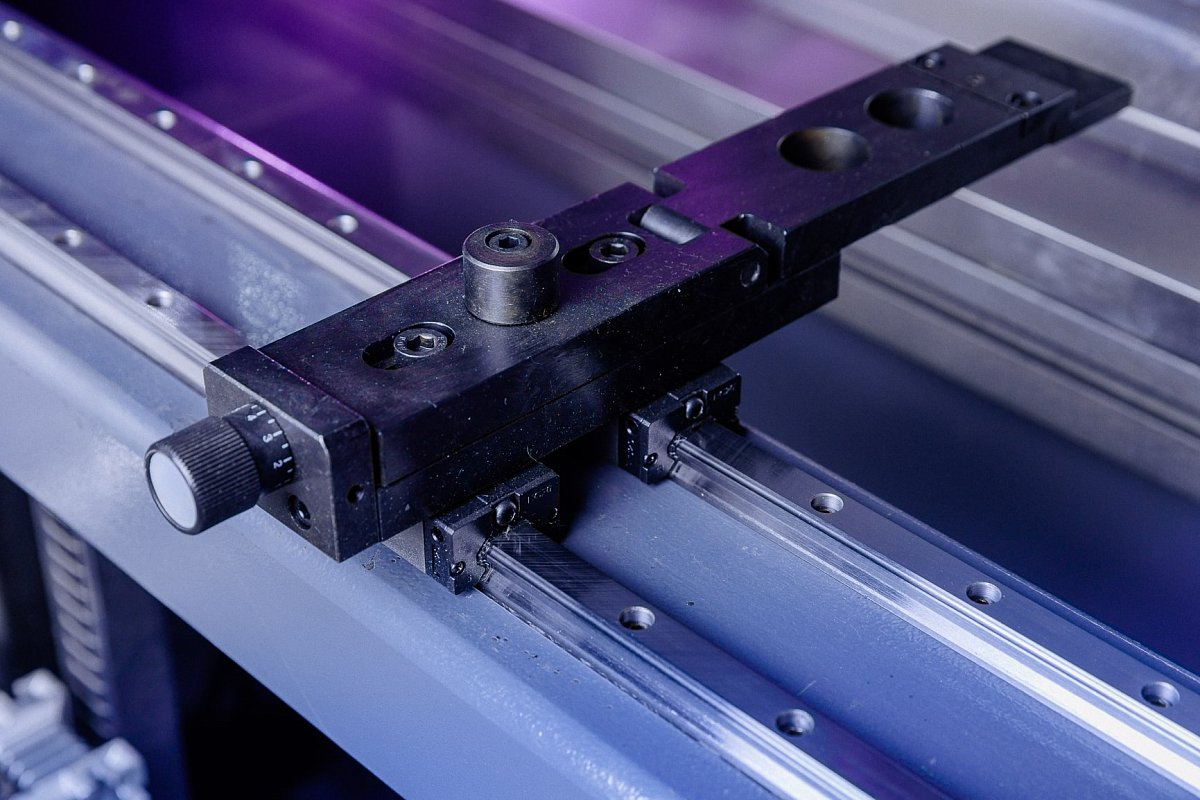

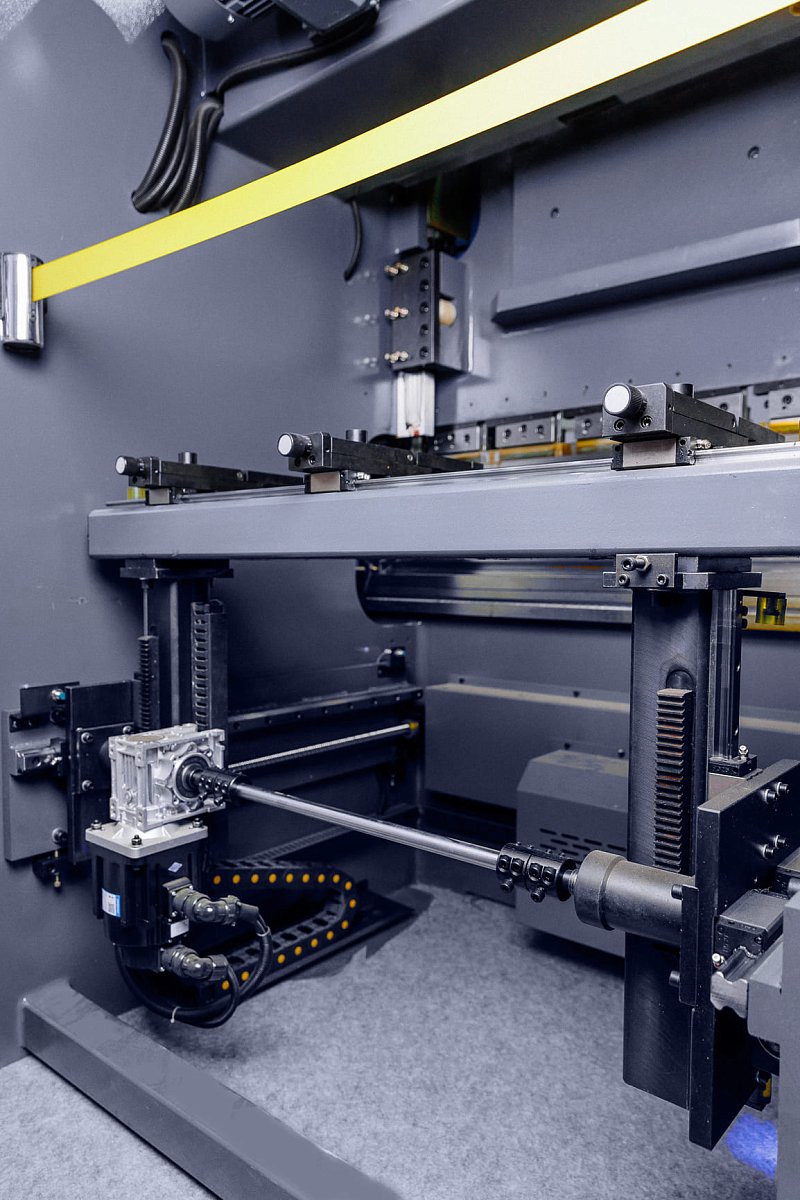

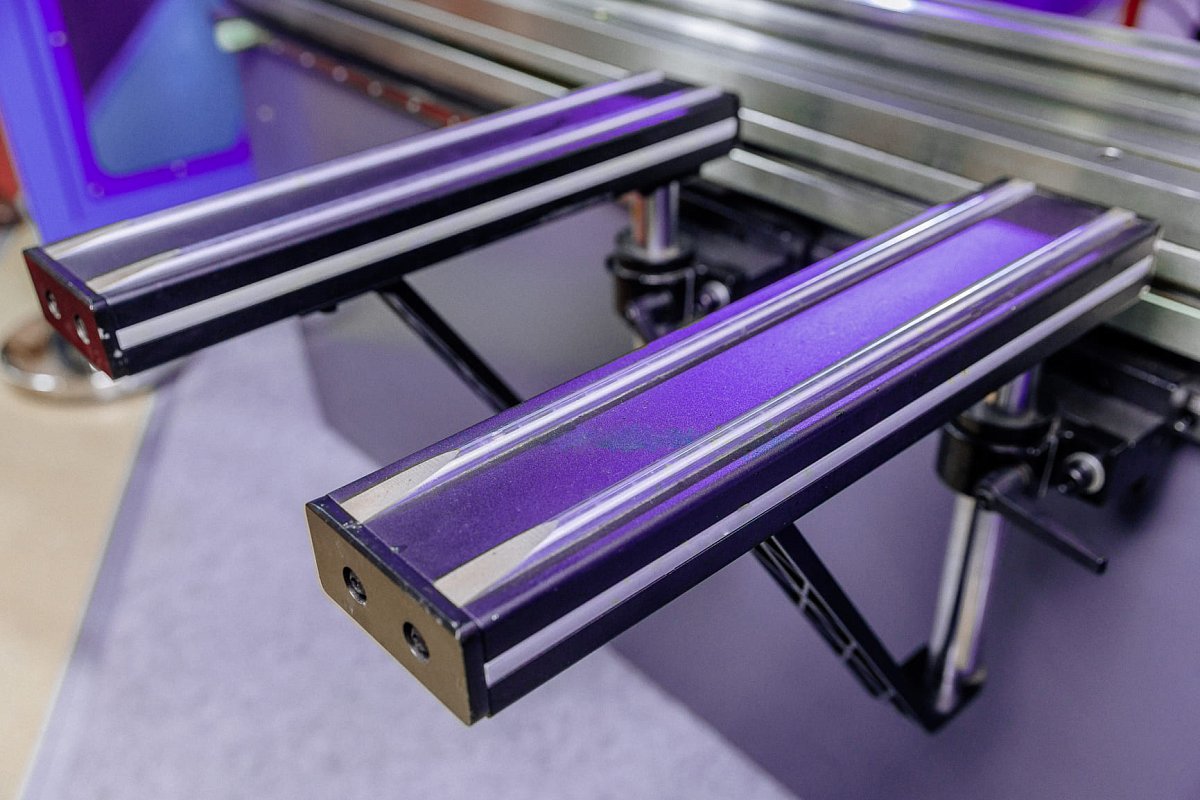

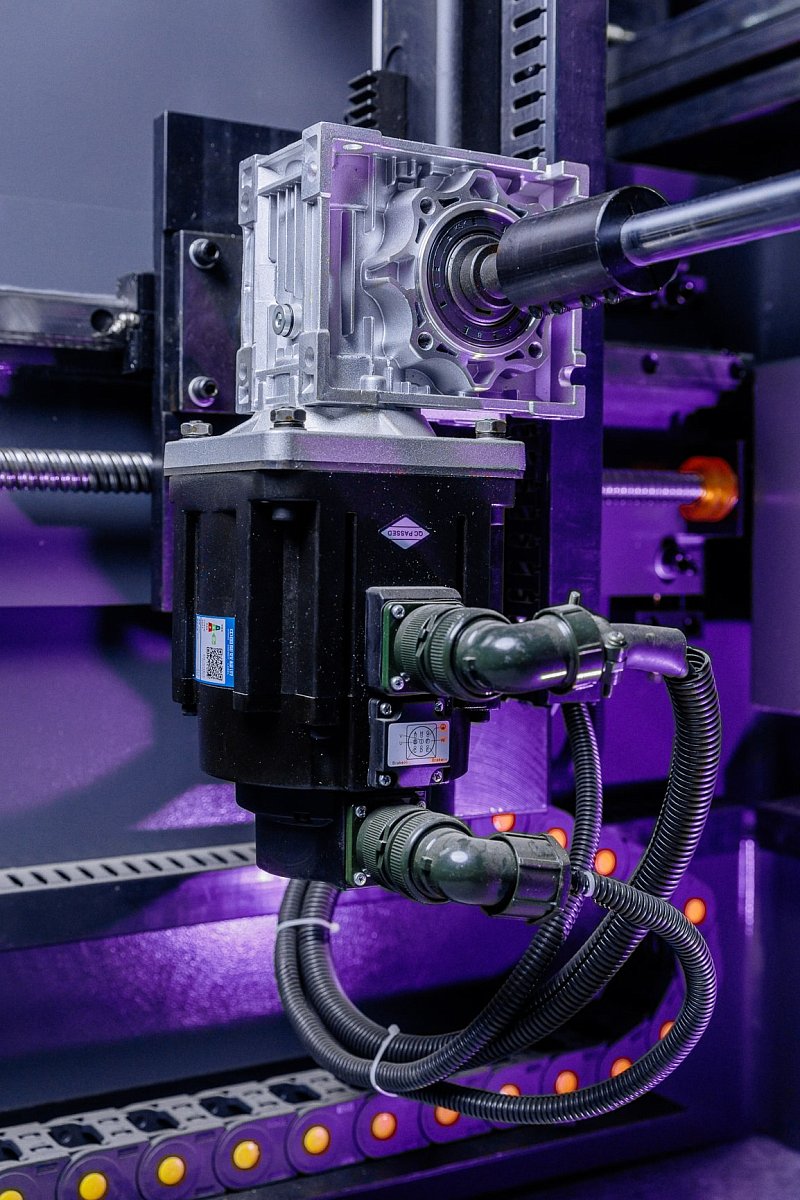

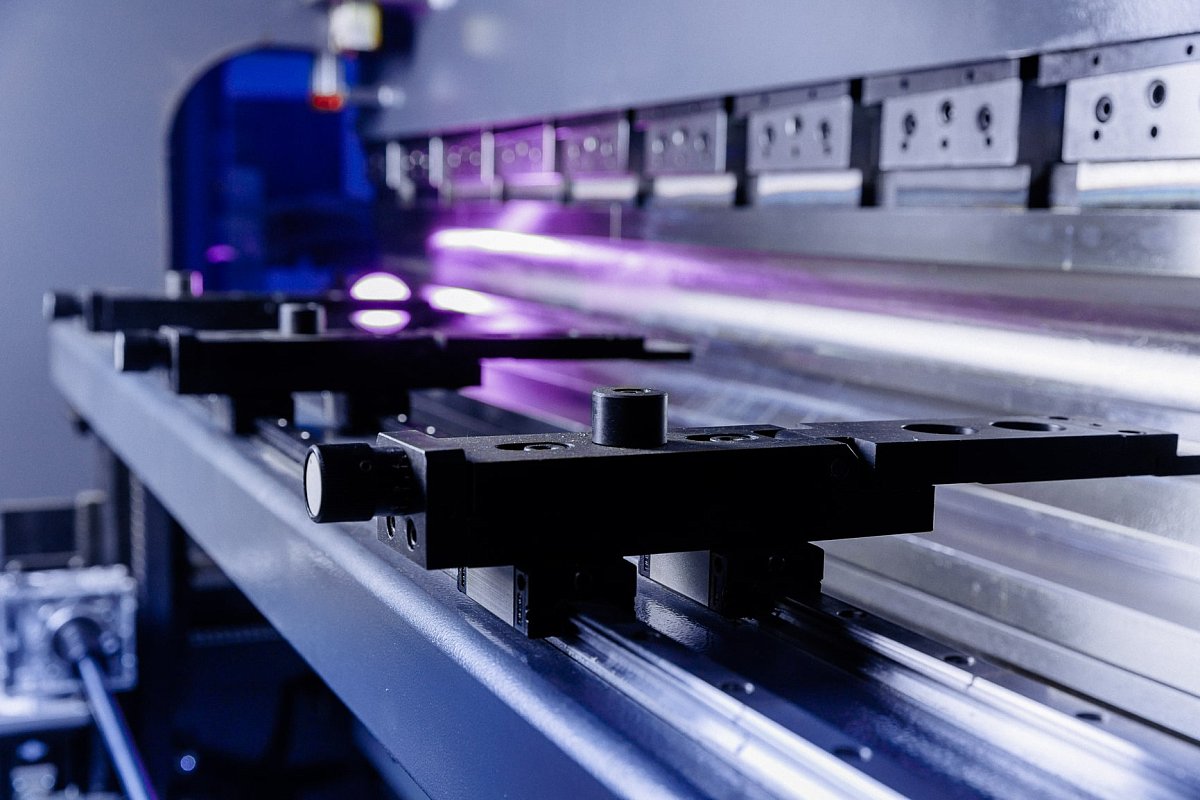

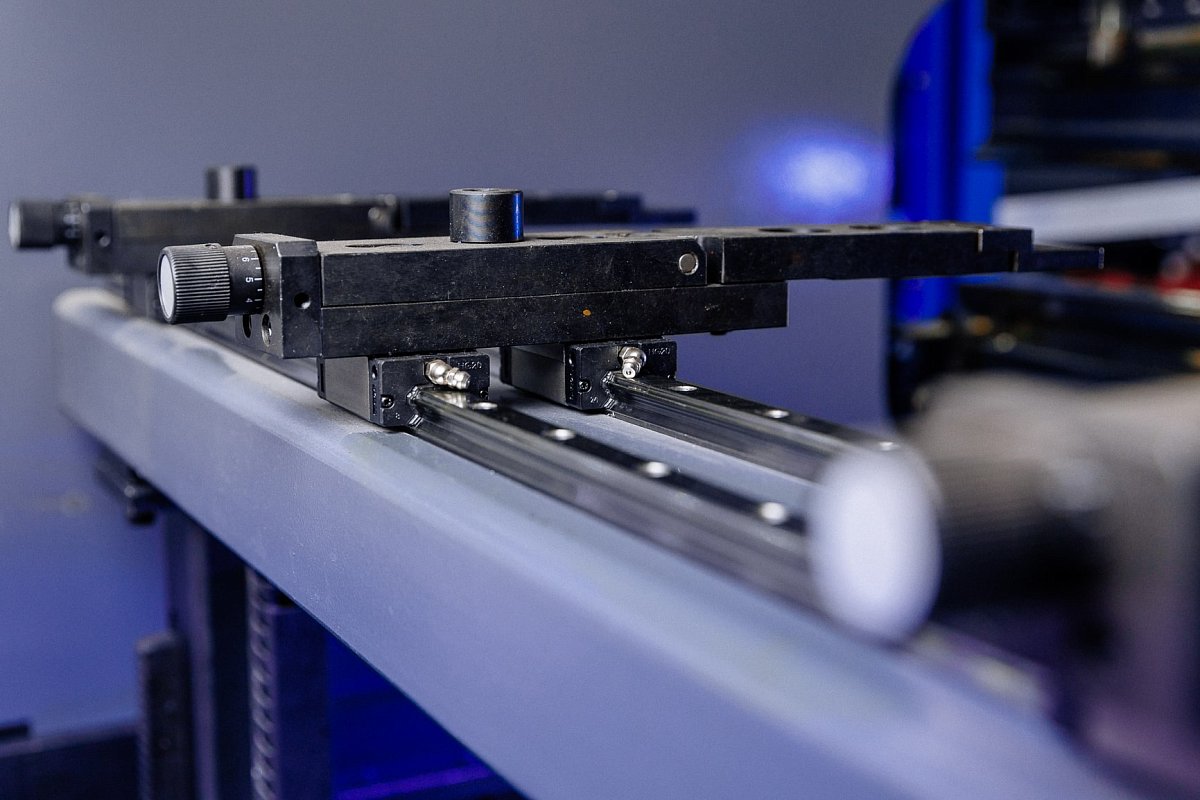

	ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм. Задние упоры поддерживают работу в осях: Ось X - перемещение упоров от / к оператору Ось R - перемещение упоров вниз / вверх.
