Артикул: МК 319970
Характеристики:
Производитель
Резка при - 45°, мм
Ø210, 180х180
Резка при +45º, мм
Ø240, 180х180, 240х160
Резка при +60º, мм
Ø160, 100х100
Резка при 90°, мм
Ø270, 260х260, 370х220
Мощность главного двигателя, кВт
1,5
Max.сечение заготовки ☐ 90°, мм
260
Выполненные проекты
Поставка двухколонного ленточнопильного станка Stalex TBK-4228 на предприятие во Владимирской области
Поставка ленточнопильного станка MetMachine LSZ4040 в г. Барнаул
ЗАКАЗЧИК: Производство строительных металлических конструкций, изделий и их частей
ГОРОД: Барнаул
ДАТА: март 2026 Подробнее
ГОРОД: Барнаул
ДАТА: март 2026 Подробнее
Поставка ленточнопильных станков серии LSZ 1525, LS 3035
Поставка ленточнопильных станков LS 3035 и LSZ 1525 с комплектом расходников
ЗАКАЗЧИК: На предприятие по производству модульных котельных
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 12.09.2025
Подробнее
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 12.09.2025
Подробнее
Поставка ленточнопильного станка c гидроразгрузкой LSZ 2227
ЗАКАЗЧИК: На предприятие, занимающееся проектированием и производством инновационного оборудования и приспособлений для сельского хозяйства
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 25.08.2025
Подробнее
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 25.08.2025
Подробнее
В корзину
Характеристики
| Производитель | Metaltec | |
| Мощность главного двигателя, кВт | 1,5 | |
| Мощность двигателя, Вт | 1500 | |
| Общая установленная мощность, кВт | 1,5 | |
| Тип станка | Ручной | |
| Параметры резки | ||
| Резка при - 45°, мм | Ø210, 180х180 | |
| Резка при +45º, мм | Ø240, 180х180, 240х160 | |
| Резка при +60º, мм | Ø160, 100х100 | |
| Резка при 90°, мм | Ø270, 260х260, 370х220 | |
| Max.сечение заготовки ☐ 90°, мм | 260 | |
| Max.сечение заготовки Ø 90°, мм | 270 | |
| Скорость резания, м/мин | 35 / 68 | |
| Резка под углом (Диапазон поворота пильной рамы) | - 45°~ + 60° | |
| Полотно | ||
| Длина полотна, мм | 3160 | |
| Ширина полотна, мм | 27 | |
| Размеры полотна, мм | 0.9 x 27 x 3160 | |
| Габаритные размеры | ||
| Длина, мм | 1860 | |
| Ширина, мм | 760 | |
| Высота, мм | 1720 | |
| Вес (нетто), кг | 491 | |
| Вес (брутто), кг | 541 | |
Комплектация
- Регулировка положения пильной рамы
- Быстрая смена инструмента
- Надёжные гидравлические тиски
- Жёсткая и массивная станина
- Управляемые направляющие с подшипниками
- Поворотная пильная рама - автоматическое опускание и подъём
- Тензометр для контроля натяжения ленточного полотна
- Точный упор метрической линейкой
- Двухточечная подача СОЖ
Дополнительные опции:
- Лампа освещения зоны резания
- Лазерный указатель линии реза
- Прижим для пакетной резки
Описание товара
НАЗНАЧЕНИЕ:

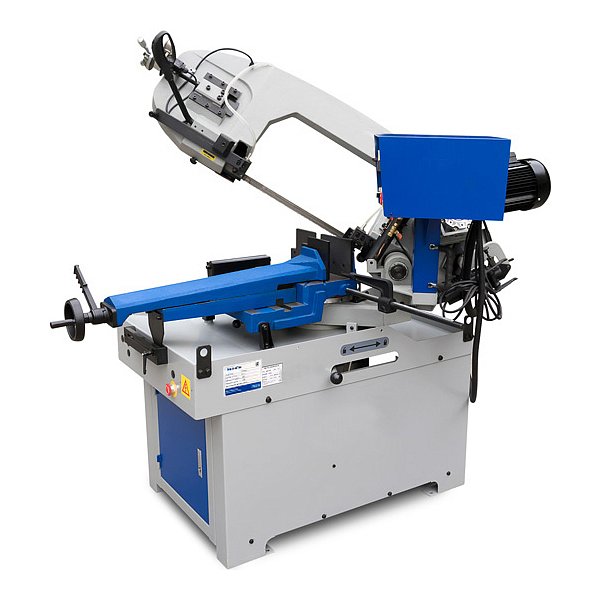

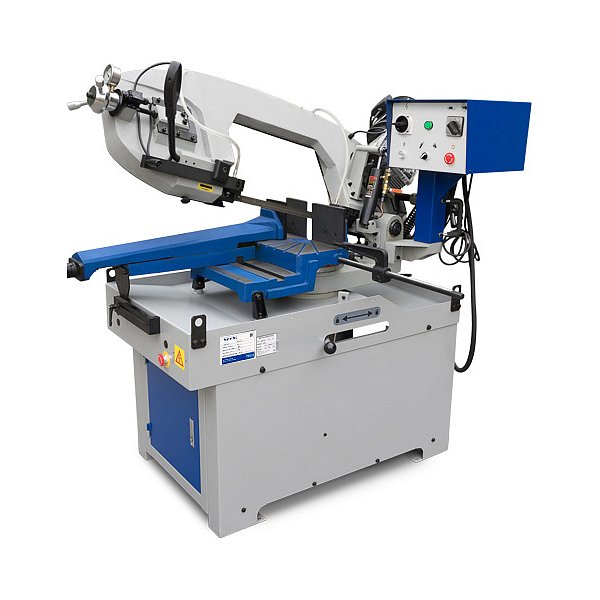

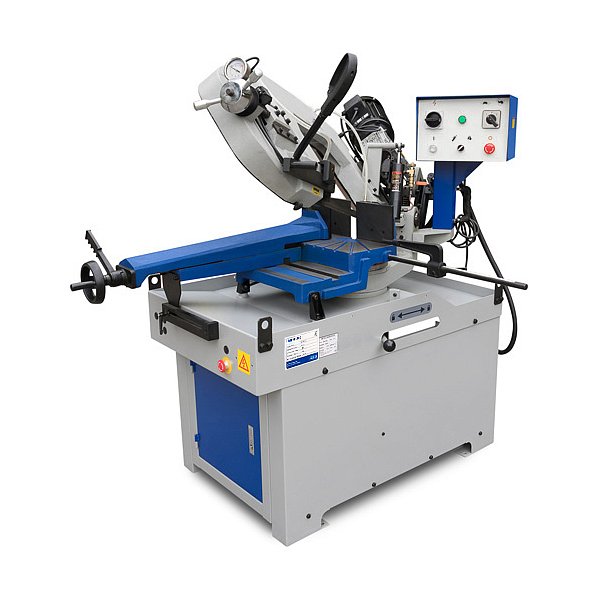

Ручной ленточнопильный станок MetalTec BS 270 FHE - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.

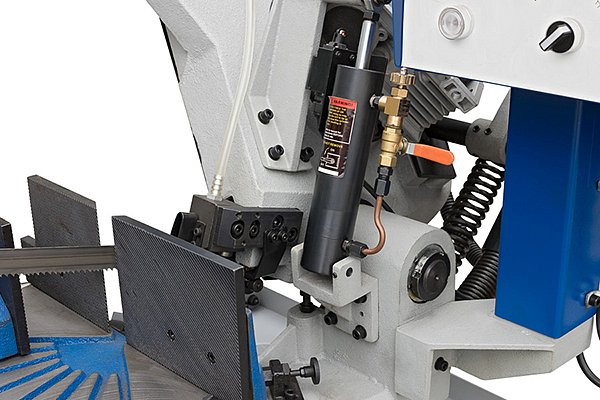

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Ручные ленточнопильные станки, применяются на небольших и средних производствах при мелкосерийном, штучном производстве:
- при распиле сортового проката при последующей токарной обработке;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
ПРЕИМУЩЕСТВА РУЧНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:
- Опускание пильной рамы происходит благодаря автоматической разгрузке гидроцилиндра – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60) - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
СХЕМЫ ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | СТАЛЬНОЙ ПРОФИЛЬ | СТАЛЬНОЙ ПРУТОК |
|---|---|---|
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|---|---|---|
|
|
|
Конструктивные особенности
|

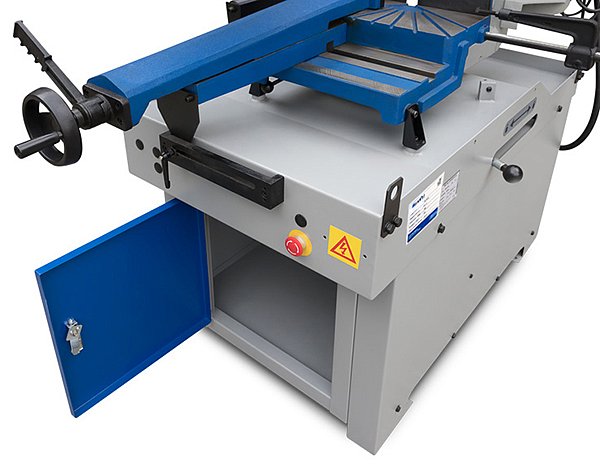

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности. |
|
|

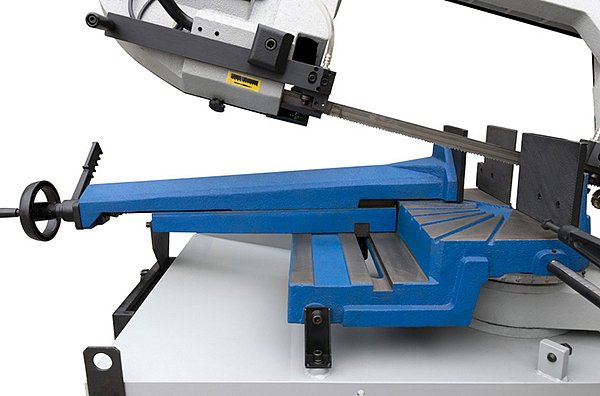

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, который значительно сокращает время переустановки материала. |
|
МОЩНЫЙ ДВИГАТЕЛЬ Надежную работу станка, обеспечивает мощный редукторный двигатель 1,5 кВт. Обработка металла различной твердости и сечения происходит путем подбора нужного квалитета и шага зуба режущего полотна, а также режима скорости вращения 35 или 68 м/мин. |
|
РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью выбора на пульте управления режима работы станка. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного. |
|

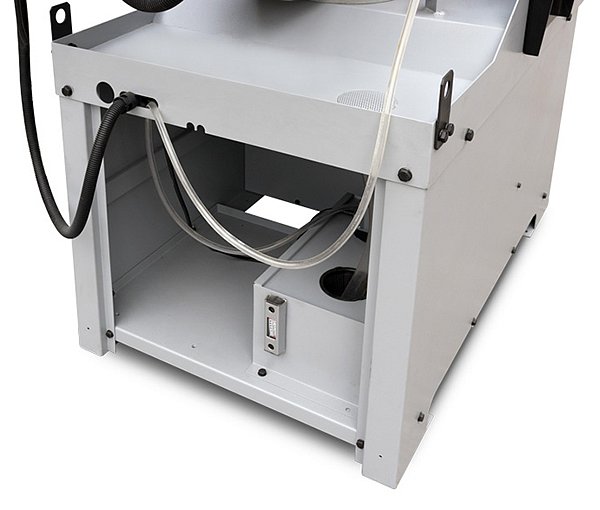

ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента. |
|

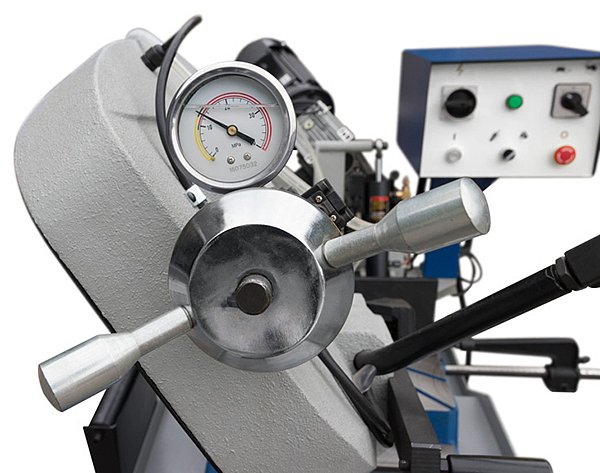

УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром. |
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность реза на станке достигается за счет перпендикулярно установленного ленточного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами. |
|

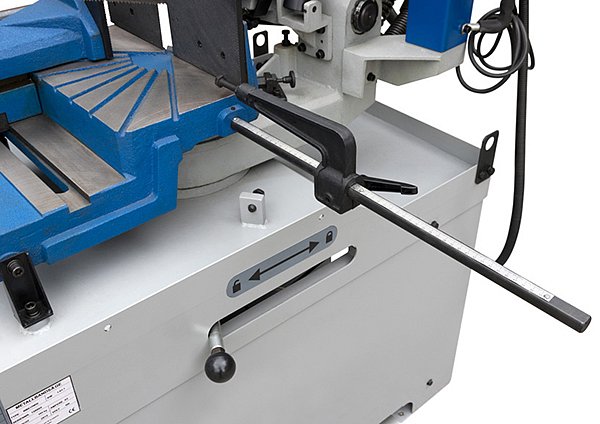

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА И РЕГУЛИРУЕМЫЙ УПОР Резка заготовок на угол от -45 до + 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором. |
|
|

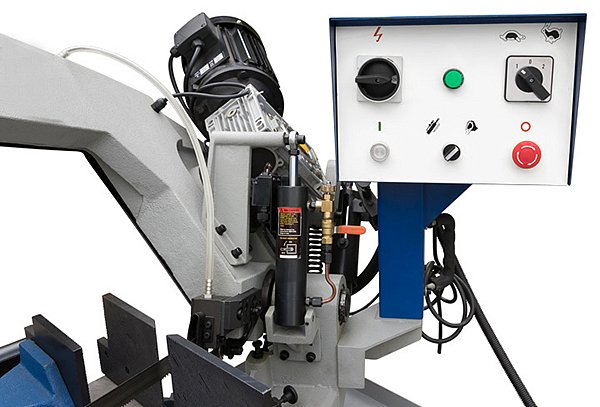

ПАНЕЛЬ УПРАВЛЕНИЯ Установленная на раму станка панель управления Европейского типа, с подробным описанием назначения переключателей, делает удобной работу оператора. |
Файлы
![Инструкция [Файлы]](/local/templates/dresscode/images/filePdf.png)
MetalTec BS 270FHE РЭ утв 2022 02.pdf
Инструкция , 2.81 МБ
