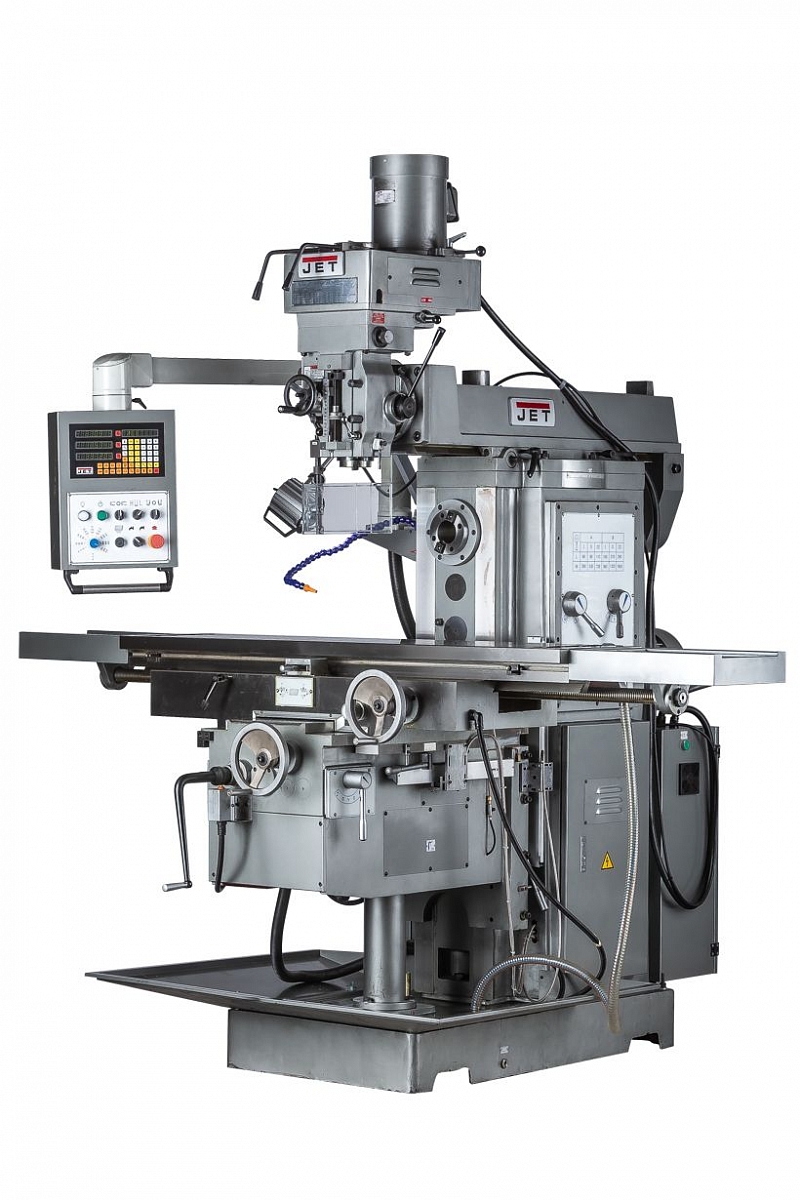

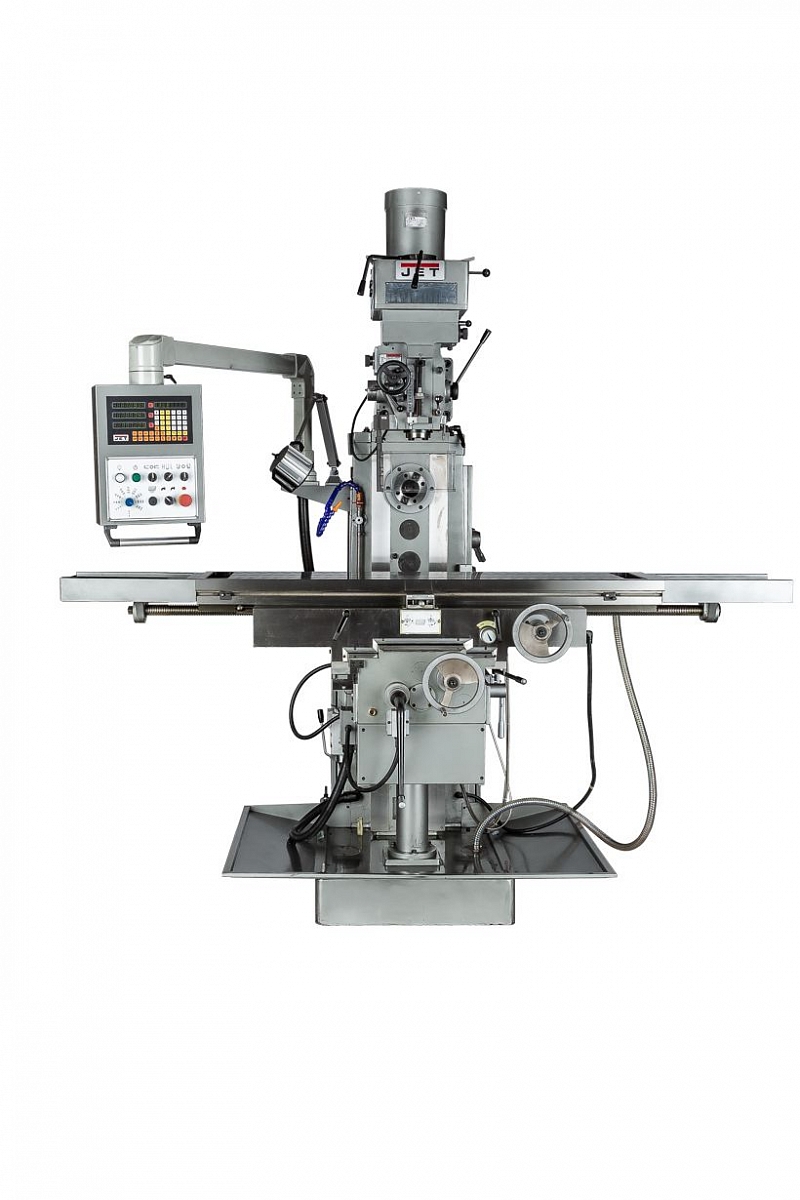

JET JMD-1463 TSX DRO Широкоуниверсальный фрезерный станок

Характеристики

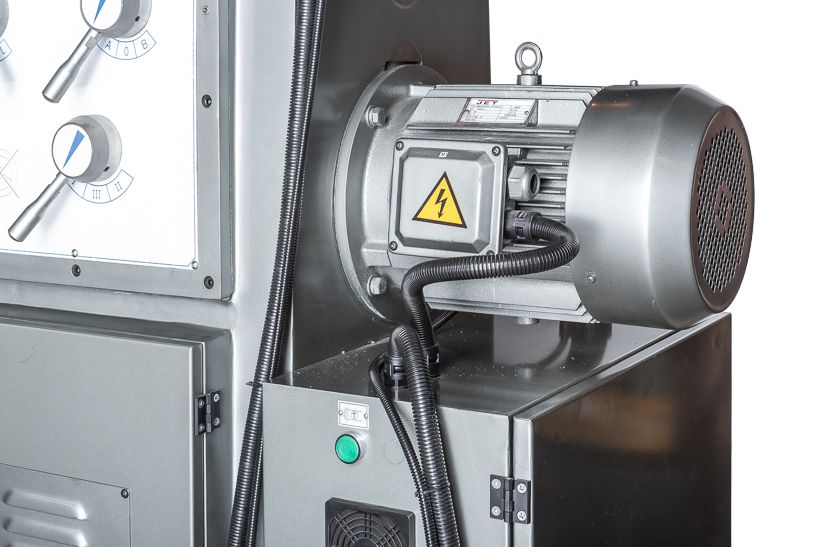

Мощность двигателя вертикального шпинделя, кВт	5,5
Расстояние от вертикального шпинделя до стола, мм	200 - 650
Частота вращения вертикального шпинделя, об/мин	58 - 6000 (20 скоростей)
Мощность двигателя горизонтального шпинделя, кВт	4
Расстояние от горизонтального шпинделя до стола, мм	50 - 450
Частота вращения горизонтального шпинделя, об/мин	60 - 1800 (12 скоростей)

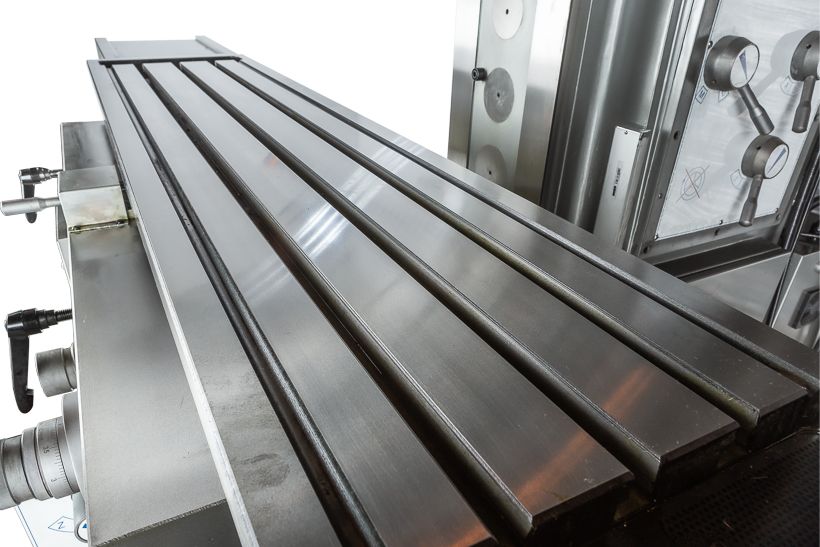

Размер стола по оси X и Y, мм	1600 x 360
Ход стола по оси X и Y, мм	1300 x 290
Ход стола по оси Z, мм	400
Автоматическая подача пиноли, мм/об	0,04 / 0,08 / 0,15
Диапазон наклона фрезерной головки, град	±90⁰
Количество подач, шт.	8
Конус шпинделя	ISO 40 (DIN 2080) / ISO 50 (DIN2080)
Максимальная нагрузка на стол, кг	350
Максимальный диаметр концевой фрезы, мм	25
Максимальный диаметр сверления сталь, мм	40
Максимальный диаметр торцевой фрезы, мм	125
Объем потока СОЖ, л/мин	25
Перемещение хобота, мм	550
Страна производитель	Китай
Ход пиноли шпинделя, мм	140
Ширина Т-образного паза, мм	(3) 18 x 80
Длина, мм	2520
Ширина, мм	2100
Высота, мм	2500
Вес (нетто), кг	2750
Напряжение, В	400

Описание товара

Особенности:

Вертикальный и горизонтальный шпиндели
Мощный двигатель вертикального шпинделя c широким диапазоном частоты вращения
Максимальная частота вращения 5000 об/мин для высококачественной обработки цветных металлов
Наклон фрезерной головки влево/вправо ±90⁰
Микро подача по оси Z с ограничителем глубины сверления

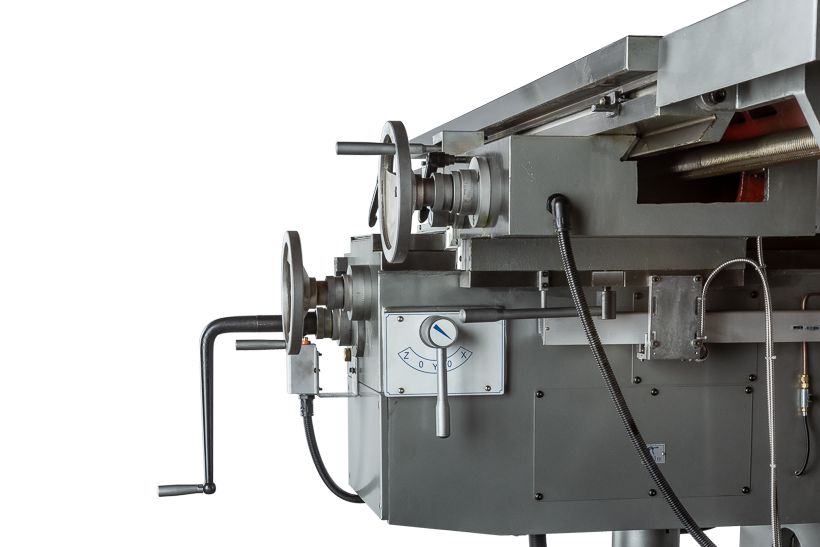

Автоматическая подача по осям X, Y, Z приводным серводвигателем с высоким крутящим моментом
Центральный пульт оператора с включением реверса
УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Встроенная система подвода СОЖ

Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-1463 TSX DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

На станке JMD-1463 TSX DRO можно производить сверление отверстий до диаметра 40 мм и фрезеровать концевыми фрезами до диаметра 25 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 58-5000 / 60-1800 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 200 до 650 мм, горизонтальный шпиндель-стол – от 50 до 450мм.

Выбор скоростей вертикального шпинделя осуществляется с помощью вариаторной коробки скоростей и имеет 2 диапазона, по 10 скоростей в каждом. 1-й диапазон – пониженный, имеет скорости: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й диапазон – повышенный, со скоростями: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000.

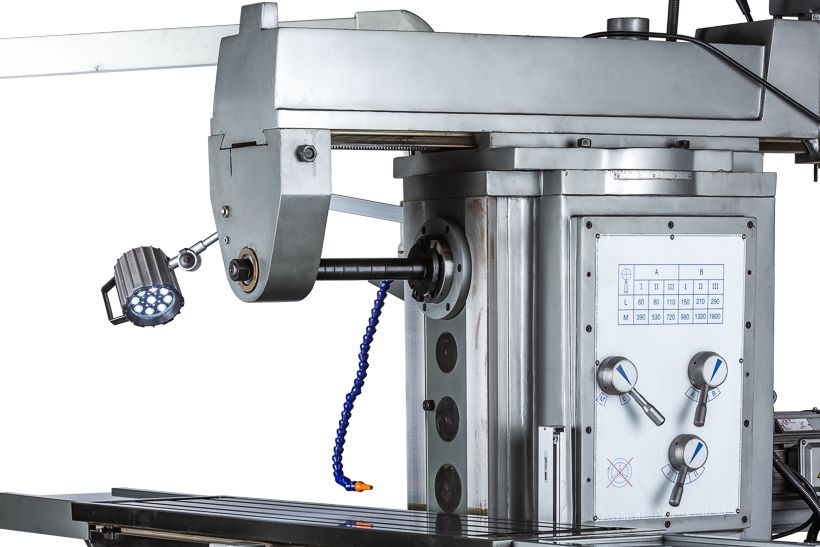

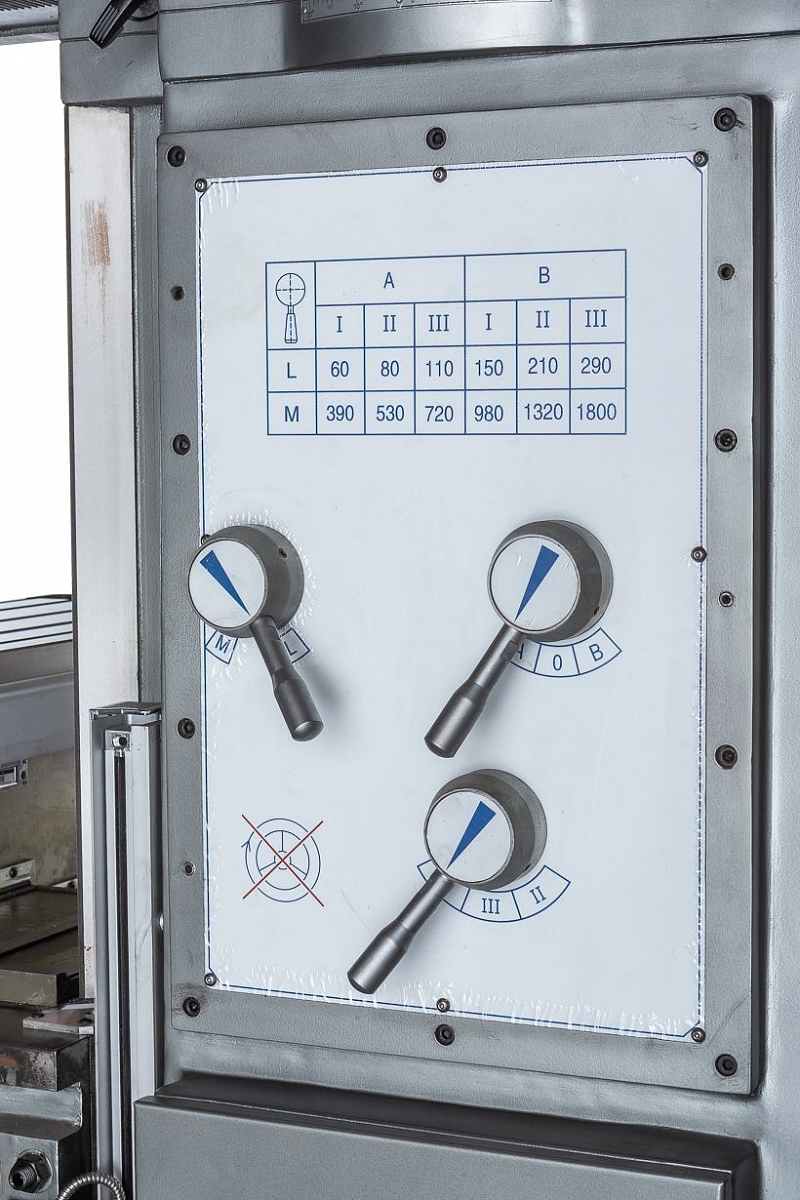

Скорость вращения горизонтального шпинделя изменяется в диапазоне от 60 до 1800 об/мин и имеет 12 предустановленных скоростей.

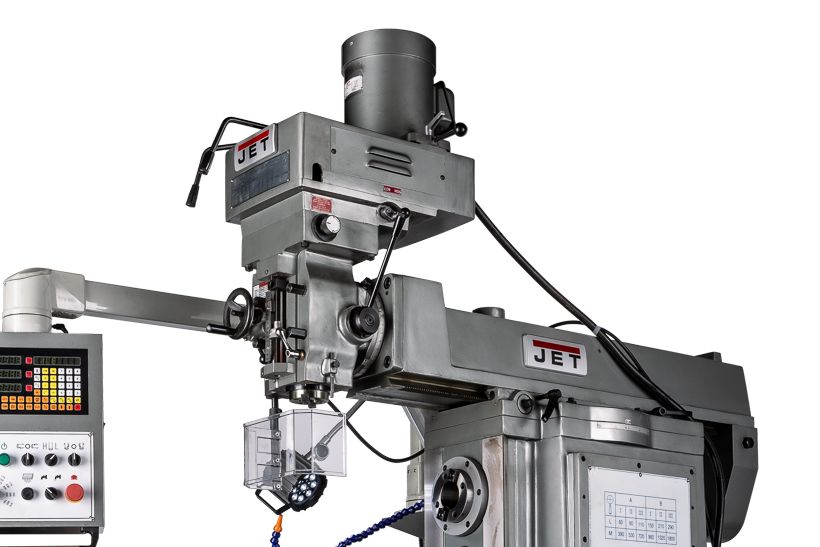

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90°.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

Для повышения точности и скорости обработки деталей, широкоуниверсальный станок JMD-1463 TSX DRO оснащен Устройством цифровой индикации (УЦИ) с дискретностью в 5 микрон и устройством автоматической подачи по осям X, Y и Z, с приводом от серводвигателя переменного тока с максимальным крутящим моментом 10Nm. Пиноль шпинделя, также имеет функцию автоматической подачи, с 3-мя предустановленными скоростями 0,04/0,08/0,15 мм/об.

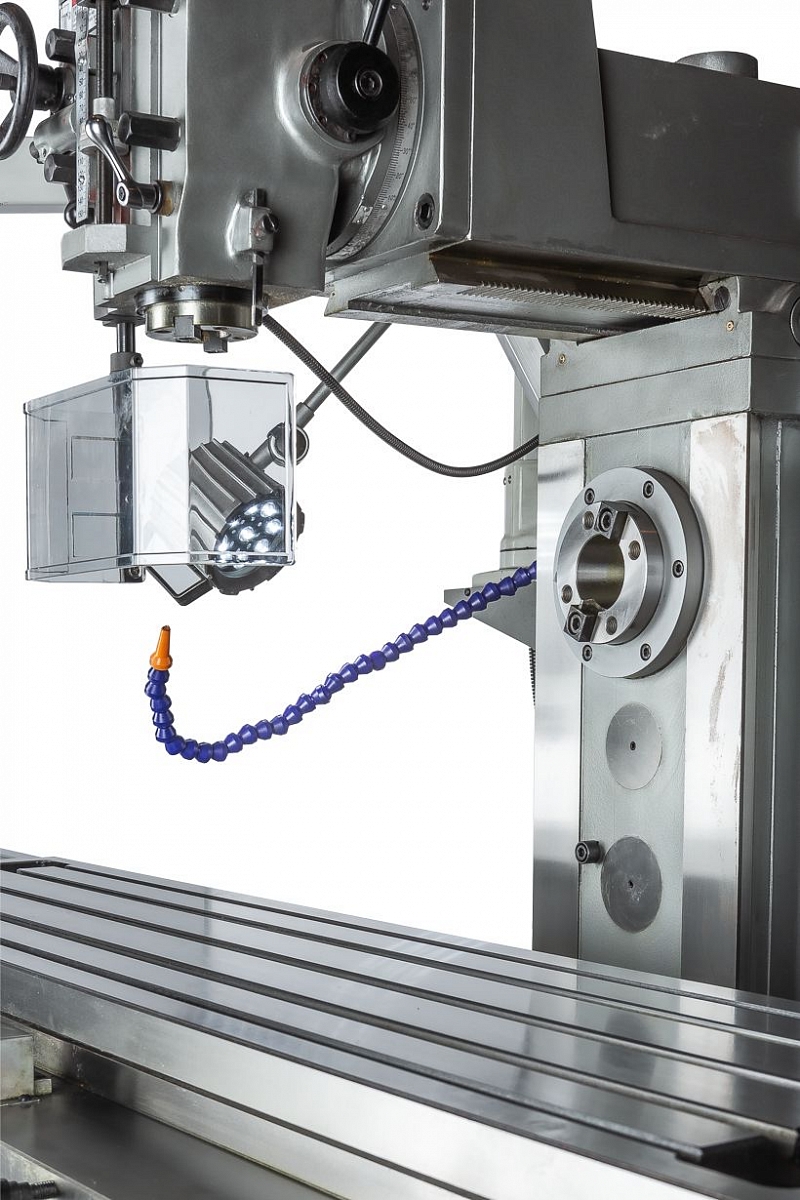

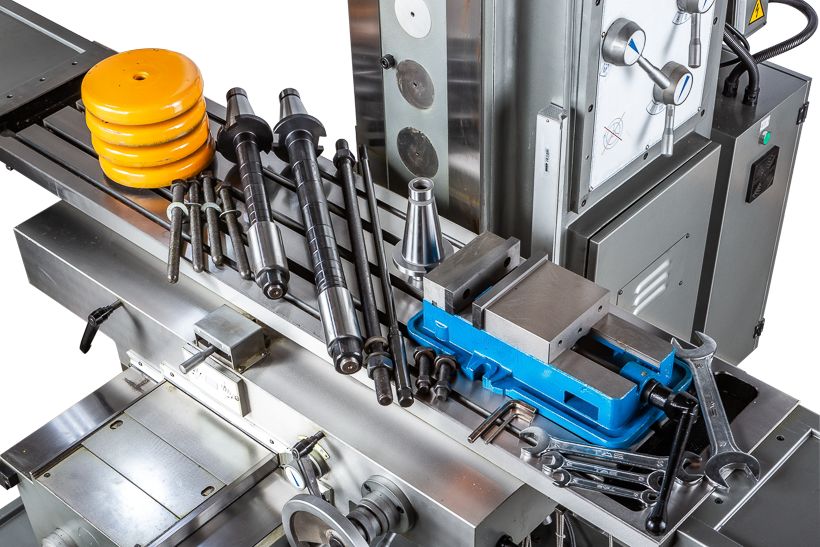

Станок оснащен системой подачи СОЖ с помпой мощностью 90Вт и скоростью потока 25 л/мин. Также имеет защитный экран с концевым выключателем, лампу освещения рабочей зоны и ряд других полезных опций.
